Die Fusion von Front- und Rückleuchtern wird seltener gebaut, ist aber optisch sehr ansprechend wie man auf diesem Foto hier sehen kann. Voraussetzung ist, wie auch bei normalen
Rückleuchtern, eine schöne Rückfläche auf der sich die feine Leuchtkorona um den Buchstaben in ihrer vollen Lichtwirkung entfalten kann. Eine Unterkonstruktion in Form von
Kabelschienen ist hier eher ungünstig. D.h. die Montage wird empfohlen auf einer Blende oder unter Putz.
LED Leuchtbuchstaben
- Ausbildungsbetrieb für Schilder- und Lichtreklamehersteller
- Mitglied im Lichtwerber Verband Deutschland
Front Leuchtende LED Buchstaben
Rückleuchtende LED Buchstaben
Front- und Rückleuchtende LED Schriften

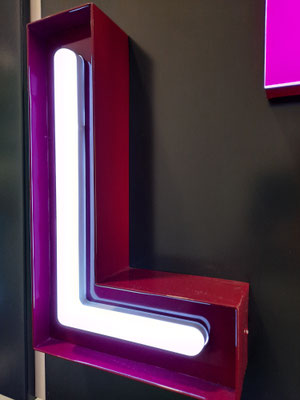

Retro Leuchtreklame in LED Technik
Seiten-Leuchtende Logos
LED Buchstaben Werbung
LED Leuchtschriften oder Einzelbuchstaben-Anlagen sind weit verbreitet, da diese optisch sehr hochwertig wirken und durch die dreidimensionalen Buchstaben und Formen aus allen Betrachtungswinkeln sehr gut lesbar sind.
3D Buchstaben und Logos sind immer die erste Wahl, wenn man eine formschöne und dezent-leuchtende Werbeanlage möchte.
(im Vergleich zu einem flächigen Leuchtkasten)
Grundsätzlich muss man zwischen folgenden optischen Varianten wählen:

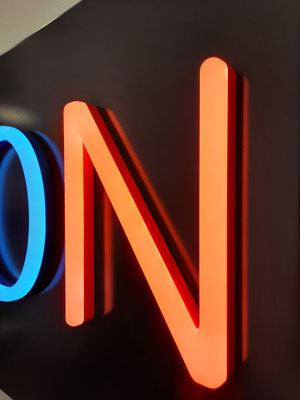

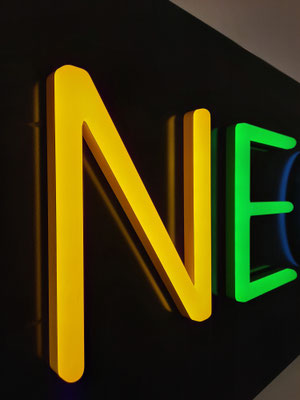

- Frontleuchter
(Leuchtwirkung nach vorne) - beste Lesbarkeit

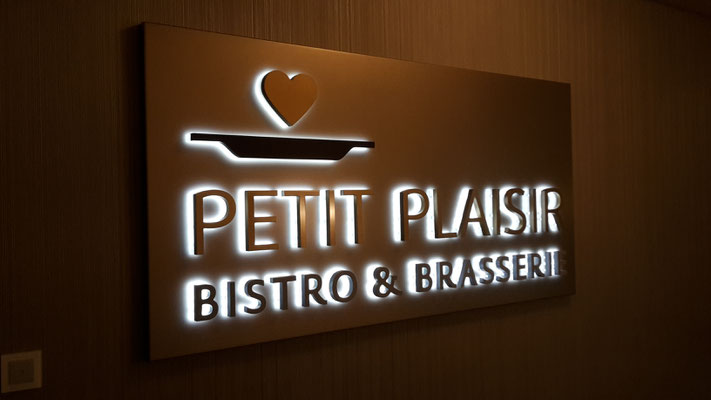

- Rückleuchter
(Leuchtwirkung nach hinten), - optisch schön, dezente Leuchtkorona
- Front- und Rückleuchter
(Leuchtwirkung nach vorne und hinten) - Vorteile von beidem kombiniert
- Zargenleuchter
(Lichtaustritt an den Zargen/Kanten der Buchstaben) - seltener gewählt da Lesbarkeit oft eingeschränkt ist
- Front- und Zargenleuchter
(Lichtaustritt an der Hälfte der Zargen/Kanten, sowie nach vorne) - seltene aber schöne Variante
Übersicht der Bauarten für Buchstaben:
- Vollacrylbuchstaben
(schlanke und formschöne Buchstaben empfohlen bis ca. 50cm Buchstabenhöhe)
Alle Leuchtvarianten möglich, geringe Schriftbreite von nur 15mm machbar.
perfekt für eine nahe Betrachtung an Fassaden über Geschäften, Einkaufszentren, Innenwände, Empfang, Büros
- Aluminium Reliefkörper
(tiefe Buchstaben für weitere Entfernungen und empfohlen für große Buchstaben oder fettere Schriften)
als Variante Profil 5s (Frontleuchtend) und Profil 3 (Rückleuchtend),
formschön und kostengünstig bei großen Leuchtschriften
- Acrylglas Reliefkörper Profil 8
(tiefe Buchstaben - nur sinnvoll wenn auch die Kanten leuchten sollen)
sehr aufwändige Produktion, Seiten und Fronten aus Acryl gefertigt
- Durchgesteckte Buchstaben
(extrem kleine Schriften möglich, viele Buchstaben kostengünstig)
Vorraussetzung Aluminium Gehäuse mit mind. 60mm Tiefe

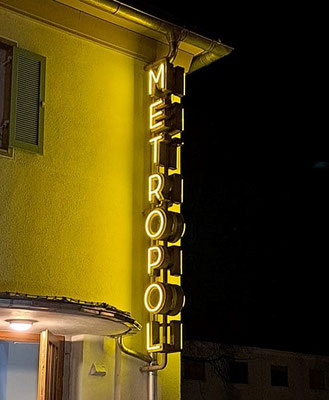

- Alu Buchstaben mit Glühlampen
(Retro Schriften für den Innenbereich mit 230 Volt LED Glühlampen)
Die Auswahl der passenden Bauart für LED Buchstaben hängt von vielen Faktoren ab und sollte vorher gut überlegt und geplant sein.
Dabei helfen wir Ihnen natürlich.
Für Ihr Verständnis haben wir weiter unten auf dieser Seite ein paar Buchstaben-Arten genauer beschrieben.
Auswahl der Unterkonstruktion:
- Kabelschienen
(sichtbar, aber Lackierung in Fassadenfarbe möglich)
Unterbringung Trafo nicht möglich
- Alu-Rückblende
(sichtbar, aber Lackierung in Fassadenfarbe möglich)
Trafo kann hier eingebaut werden, Bautiefe ca. 50mm
- Verkabelung unter Putz
(nur selten möglich, extrem aufwändig)

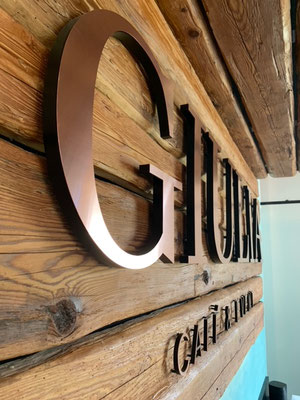

- Einzelmontage von unbeleuchteten Buchstaben
(einzelne Wandmontage von Buchstaben mittels Bohrschablone)

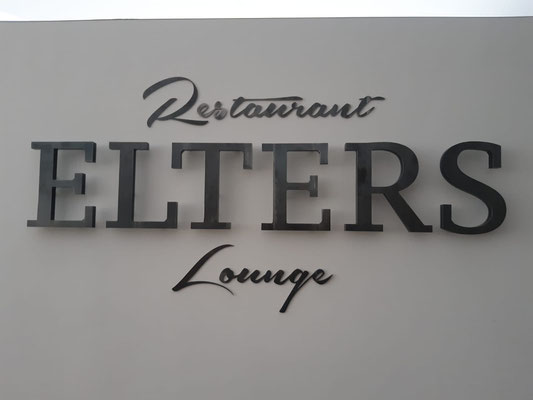

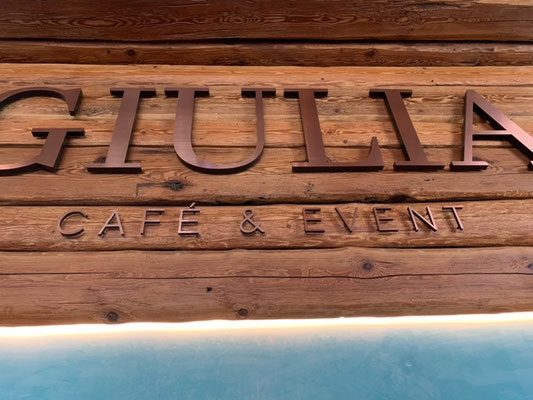

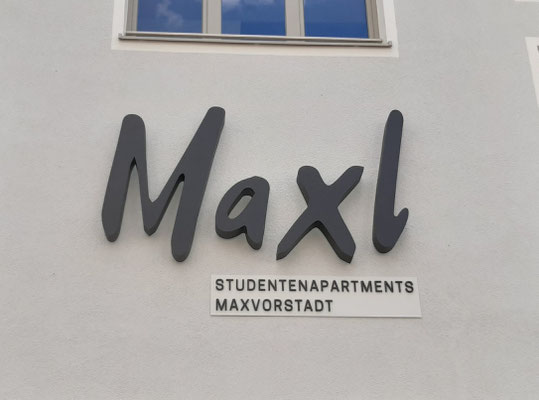

Natürlich gibt es auch unbeleuchtete 3D Buchstaben Schriften, die an und für sich sehr schön wirken und auch von aussen angestrahlt werden können. Gerade wenn man sehr viele Buchstaben hat oder z.B. noch einen Slogan im Logo, welcher nicht unbedingt beleuchtet sein muss, können wir kostengünstige Acrylbuchstaben bauen. Diese werden natürlich nach Wunsch lackiert und sind meistens aus 20-30mm Vollacryl gefräst.
Von angestrahlten Einzelbuchstaben raten wir eher ab, da es oft unvermeidbare und unschöne Schattenwürfe in den Schriften gibt.
Ausgeleuchtet werden die 3D Buchstaben heutzutage fast ausschließlich mit LEDs. Dabei ist die Lichtfarbe der LEDs fast immer weiß. Die gewünschten Schmuckfarben werden dann durch transluzente (lichtdurchscheinende) Folien oder gefärbte Acrylspiegel erzeugt. Die Farbkarte der transluzenten Folien ist groß. Auch für den Tag- / Nachtfarbwechsel gibt es eine spezielle day & night Folie, die tagsüber, also bei Auflicht, schwarz ist und nachts bei Durchleuchtung mit Licht, weiß leuchtet.
Technisch sind LED Systeme zu unterscheiden zwischen Parallelschaltungen (12 oder 24 Volt) und Reihenschaltungen (bis 990V).
Meistens werden LEDs als Ketten verbaut, wobei die größte Herausforderung in der gleichmäßigen Ausleuchtung liegt. Hier kommt es auf jedes Detail an und muss bei jeder Leuchtschrift wieder individuell geplant werden. Die Breite, Tiefe und Lackierung der Buchstaben sowie Anzahl, Art und Abstand der einzelnen LEDs haben einen großen Einfluss auf die Ausleuchtung. Auch die Gesamtlängen der LED Ketten sehr wichtig. Denn je nach Bauart haben LED Stränge einen unterschiedlich hohen Spannungsabfall und damit eine sinkende Leuchtkraft von der ersten bis zur letzten LED der verbauten LED Kette. Und es ist ja nicht erwünscht, dass die ersten Buchstaben eines Schriftzuges heller leuchten als die letzten. Deshalb muss hier elektrotechnisch sehr klug geplant werden. Im Falle einer Reihenschaltung wäre die Spannung sowieso deutlich höher und somit der Spannungsabfall minimiert. (Prinzip von Hochspannungsleitungen).
Ein Trafo oder elektronisches Vorschaltgerät (EVG) ist immer notwendig um die entsprechende Gleichstromspannung für die LEDs zu erzeugen. Dabei kann es sinnvoll sein, einen dimmbaren Trafo zu verwenden, um die Lichtstärke von Leuchtschriften auch nachträglich noch verändern und variieren zu können.
Je nach Größe und Bauart der Lichtreklame wird der Trafo entweder in die Buchstaben, auf die Unterkonstruktion oder im Gebäudeinneren installiert. In
Anbetracht dessen dass ein Trafo im Laufe der Jahre durchaus kaputt gehen kann, ist es sinnvoll einen leicht zugänglichen Standort dafür zu wählen. In jedem Falle sollte die Lage der Trafo-Geräte
schon in der Planungsphase festgelegt werden, da eine zu lange Distanz zu den Leuchtbuchstaben dann evtl. zu einem sichtbaren Spannungsabfall führen kann. Dem kann man dann aber mit der Wahl des
richtigen Kabels entgegenwirken.
Leuchtbuchstaben Bauarten / Profile

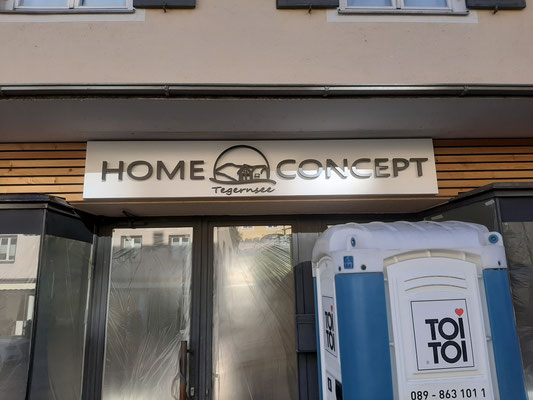

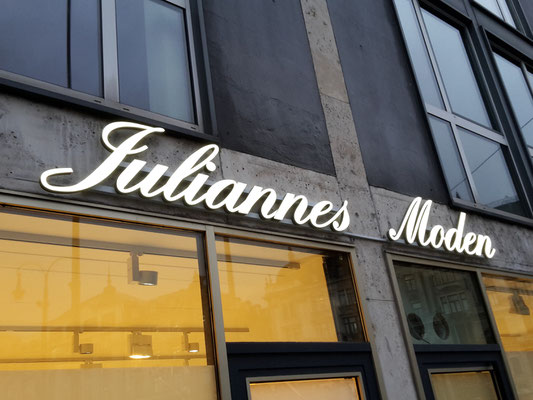

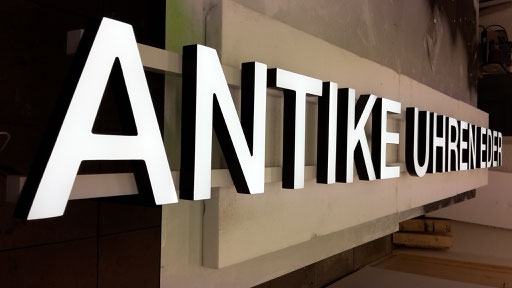

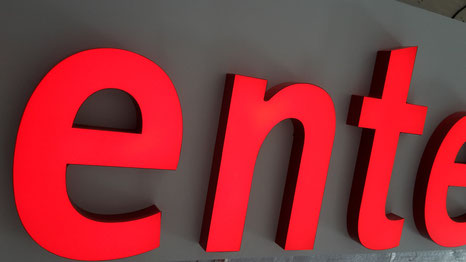

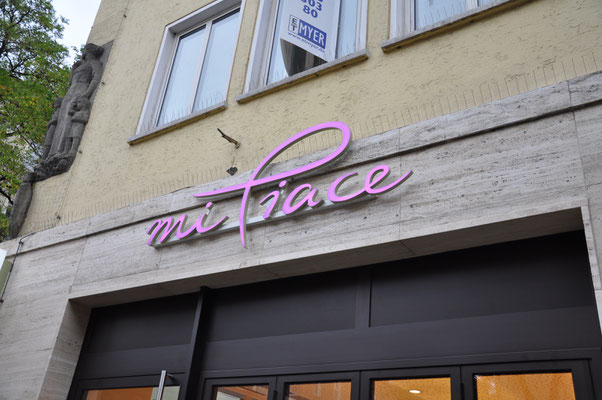

Vollacryl Frontleuchter
Die momentan beliebteste Bauart für Buchstaben Werbung sind moderne und filigrane Voll-Acryl Buchstaben mit eingegossenen LEDs.
Diese relativ neue Bauweise ermöglicht die Herstellung von viel kleineren und dünneren Buchstaben als es bisher möglich war. Auch feine und dünne
Schriftarten sind damit umsetzbar.
Im Bezug auf die nach vorne leuchtenden Buchstaben beträgt die Bautiefe gerade einmal 30mm.
(Balkenbreite/Textstärke mind. 15mm)
Durch diese äußerst schlanke Bauweise und die feine Verarbeitung wirken diese dezenten Leuchtbuchstaben sehr viel hochwertiger als andere
Buchstabenprofile, welche vergleichsweise große Bautiefen von 80-120mm aufweisen. Die Anwendung ist besonders gut geeignet für den direkten
Nahbereich (z.B. Montage direkt über Eingängen bis 3-4m Höhe, Einzelhandel, Einkaufspassagen, in Ateliers, Büros, etc.) Und einfach überall, wo man hochwertig nach Aussen wirken
will.
Wie der Name schon verrät, werden die Leuchtschriften und Logos aus Aryl-Vollmaterial gefertigt, wobei die LEDs mit einer speziellen Vergussmasse dauerhaft eingegossen werden. Durch das Vollmaterial sind die fertigen Buchstaben schwerer als vergleichbar gefertigte Hohlkörper-Buchstaben, es kann aber auch kein Wasser oder Schmutz mehr eindringen. Somit ist die Haltbarkeit enorm und der Reinigungsbedarf gering. Die Montage erfolgt dann mit einer Unterkonstruktion in Form von Aufputz- oder Unterputz-Kabelschienen oder wahlweise einer dreidimensionalen Aluminiumblende als sauberer, lackierter Hintergrund. Die elektronischen Vorschaltgeräte/Trafos/Converter und Dimmer können entweder im Gebäude oder an der Fassade hinter einer Verblendung angebracht werden.
Bautiefe/Stärke der Buchstaben: 30mm
optional mit farbigen Acryl 33mm tief
Abmessungen:
Balkenbreite mindestens 15mm
Buchstabenhöhe ca: 100-1000mm
LEDs:
Standard: kaltweiß ca: 6000K
Optional: neutralweiß oder wärmeres weiß
Buchstabenfront:
Standard: Acryl weiß
Optional: mit transluzenter Farbfolie oder 3mm durchgefärbtem Acryl
Zargen und Rücken blickdicht nach RAL ablackiert
Trafo:
extern
Schutzart:
IP 67
Montage:
Standard Kabelschienen 30x30mm
oder 40x40mm
an Fassade
auf Rückblende

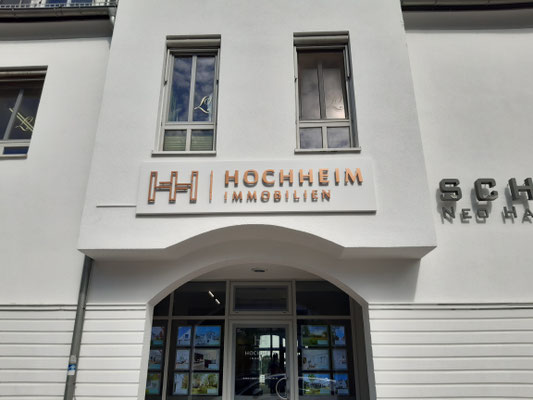

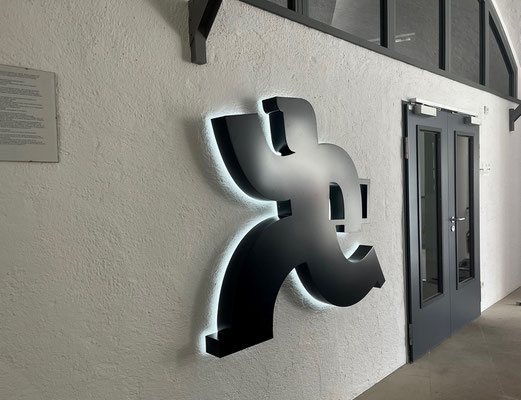

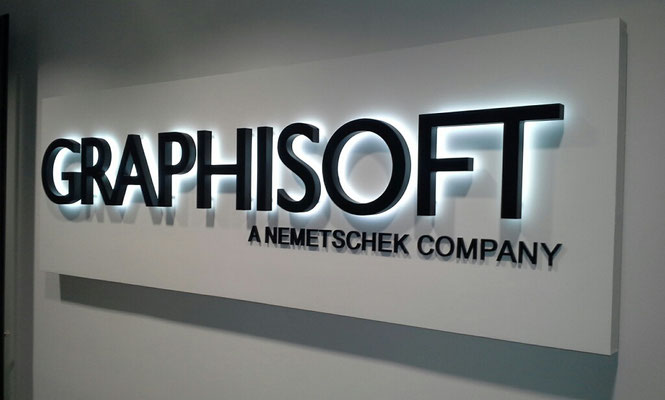

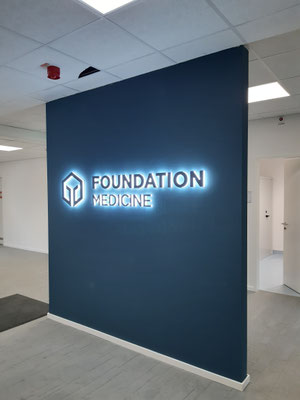

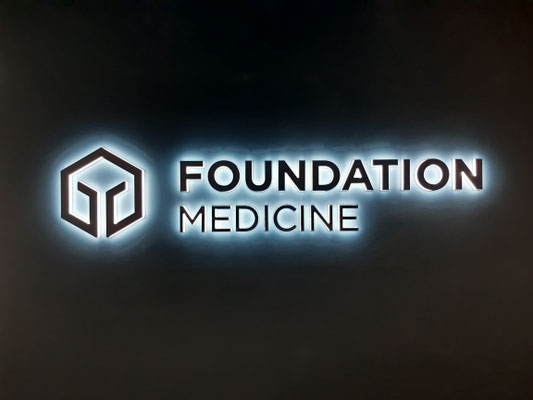

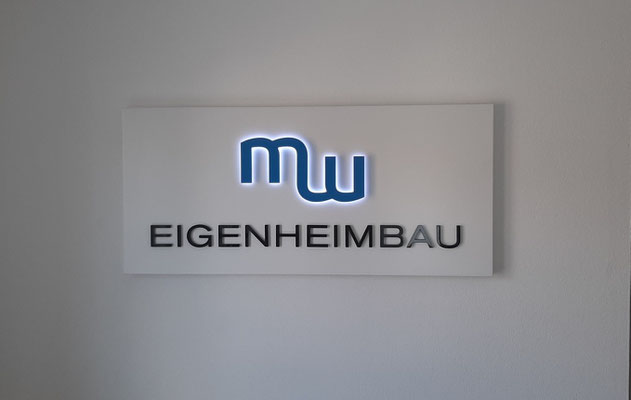

Vollacryl Rückleuchter

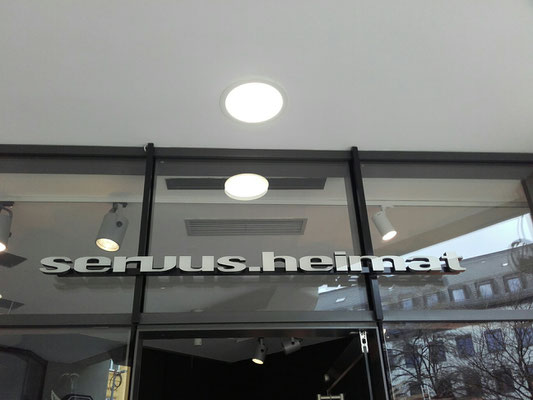

Hier sehen Sie ein Beispiel für kleine rückleuchtende LED-Buchstaben mit 15mm Materialstärke.
Somit sind die nach hinten leuchtenden Schriften und Logos nochmal ein Stück feiner und auch wegen der dezenten Leuchtwirkung sehr beliebt.
Bei rückstrahlenden Leuchtschriften ist es nochmal wichtiger auf einen sauberen/freien Hintergrund zu achten, denn die Leuchtwirkung kommt eben erst an der Fassade oder Rückwand zur Geltung.
Deshalb ist es immer am schönsten ohne störender Unterkonstruktion zu montieren und die Kabel unter Putz zu verlegen oder einzeln durch die Fassade durchzustecken.
Dies ist aber oftmals nicht möglich und daher bieten wir in diesem Fall wieder unsere schönen 3-D Aluminium Blenden als "Rückblende" an.
Für Rückleuchter-Buchstaben haben wir außerdem noch viele Möglichkeiten in der Gestaltung der Front.

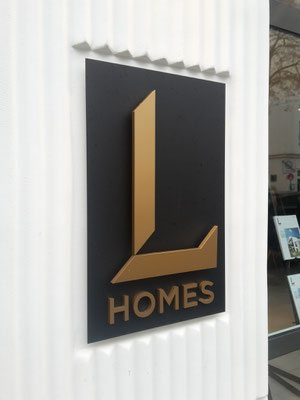

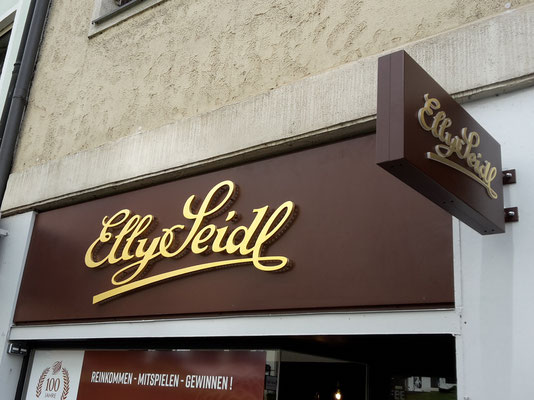

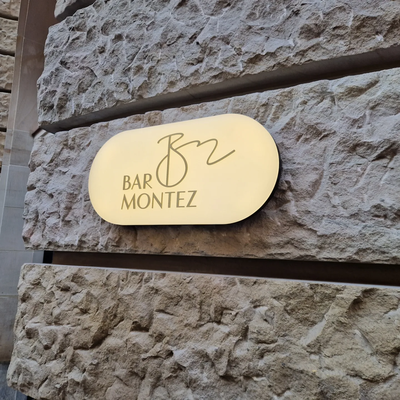

Wie hier auf dem Foto können wir echte Metalloberflächen schaffen, indem wir aus 1mm starken Metallplatten den Schriftzug exakt nachfräsen und dann auf der Front aufkleben.
Möglich sind dadurch z.B. Fronten aus Edelstahl geschliffen oder wie im Beispielfoto in Titangold Optik matt oder glänzend.
Außerdem besteht die Möglichkeit, die LED-Buchstaben sowohl auf der Vorderseite als auch auf den Seiten mit echtem Blattgold zu vergolden.
Hier haben wir LED Vollacryl-Rückleuchter Buchstaben die vorne und auf den Seiten komplett mit echtem Blattgold vergoldet sind (23,75 Karat). Die Leuchtwirkung ist nach hinten gerichtet.
Tiefe:
Standardtiefe: 15mm
Optional: 10, 12 oder 20mm
Abmessungen:
Balkenbreite mindestens 15mm
Buchstabenhöhe ca: 100-600mm
LEDs:
Standard: kaltweiß ca: 6500K
Optional: neutralweiß ca. 4500K oder warmweiß ca: 3000K
Buchstabenfront:
Standard: Front und Zargen nach RAL blickdicht lackiert
Optional: Rückseite mit Folie transluzent, für farbige
Leuchtwirkung auf der Rückwand
Trafo:
extern
Schutzart:
IP 67
Montage:
Standard Kabelschienen 30x30mm oder 40x40mm
an Fassade
auf Rückblende
Vollacryl Front- und Rückleuchter
Tiefe:
Standardtiefe: 30mm
Abmessungen:
Balkenbreite mindestens 20mm
Buchstabenhöhe ca: 100-600mm
LEDs:
Standard: kaltweiß ca: 6500K
Optional: neutralweiß ca. 4500K oder warmweiß ca: 3000K
Buchstabenfront:
Standard: Front und Rückseite Acryl weiß
Optional: Front und Rückseite mit Folie transluzent
Trafo:
extern
Schutzart:
IP 67
Montage:
Standard Kabelschienen 30x30mm oder 40x40mm
an Fassade
auf Rückblende
Vollacryl Seitenleuchter
Tiefe:
Standardtiefe: 20mm
Optional 10mm, oder 30mm
Abmessungen:
Balkenbreite mindestens 40mm
Optional auch ab 20mm
Buchstabenhöhe ca: 100-600mm
LEDs:
Standard: kaltweiß ca: 6500K
Optional: neutralweiß ca. 4500K oder warmweiß ca: 3000K
Buchstabenfront:
Standard: Front blickdicht foliert
Seiten: leuchtend Acryl weiß
Optional: Fronten mit Edelstahl, Titangold, lackiertem Alu, oder mit echtem Blattgold vergoldet
Trafo:
extern
Schutzart:
IP 67
Montage:
Standard Kabelschienen 30x30mm oder 40x40mm
an Fassade
auf Rückblende

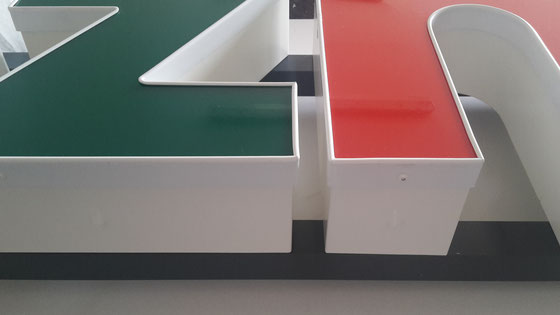

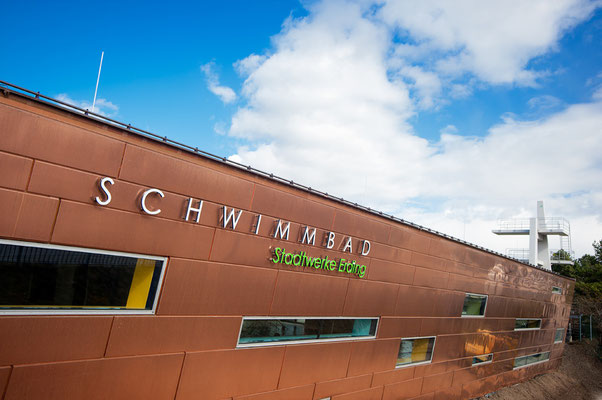

Profil 5 Buchstaben

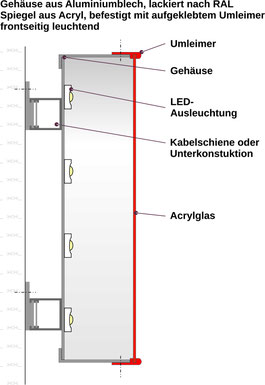

Eine häufig verwendete Bauart für große Leuchtbuchstaben ist Profil 5. (Aluminium Reliefkörper mit einem Acrylglas-Spiegel (Deckel) mit Kunststoff-Umleimer). Leuchtwirkung nur nach vorne.
Die einfache und kostengünstige Herstellung dieses Profils wird gerne für größere Schriftzüge und/oder breitere Balkenstärken verwendet.
Durch die eher wuchtigere Form und die groben Kanten eignen sich diese Art von Leuchtreklame besser in der Fernwirkung bzw. für Montagen in größeren Höhen an einer Fassade.
Standardbautiefe:
120mm
Bauhöhe:
300-1500mm
Montage:
an Fassade, auf Blende, auf Unterkonstruktion/Kabelschiene 30x30mm oder 40x40mm
Trafo:
Ab einer gewissen Buchstabengröße intern verbaut, ansonsten extern

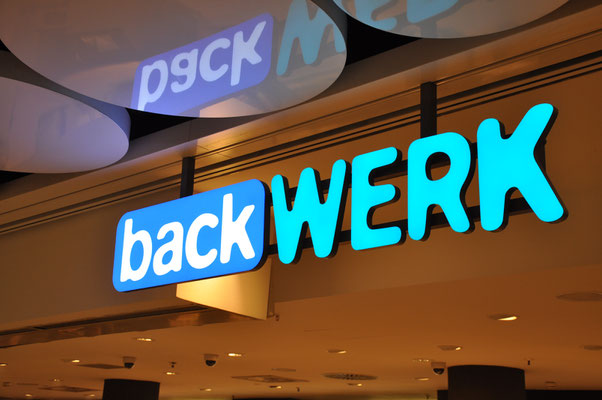

Profil 5s Buchstaben
Unsere Empfehlung für größere LED Buchstaben sind unsere Profil 5s Leuchtbuchstaben. Durch die scharfen Kanten sind diese wesentlich schöner als herkömmliche Profil 5 Buchstaben und preislich nur geringfügig teurer.
(Aluminium Reliefkörper lackiert nach RAL mit einem Acrylglas Spiegel (Deckel), rahmenlos befestigt, frontseitig leuchtend).
Standardbautiefe:
120mm
Bauhöhe:
300-1500mm
Montage:
an Fassade, auf Blende, auf Unterkonstruktion/Kabelschiene 30x30mm oder 40x40mm
Trafo:
Ab einer gewissen Buchstabengröße intern verbaut, ansonsten extern

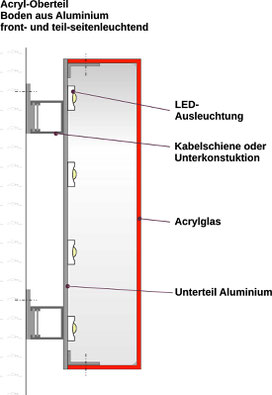

Profil 8 Buchstaben
Eine etwas hochwertigere Bauweise für größere LED-Leuchtschriften sind aufwändig gebaute Profil 8 Buchstaben: Hier werden Zarge und Spiegel aus Acrylglas gefertigt und exakt verklebt, was kostenmäßig teurer ist als die Formen aus Aluminium zu biegen wie bei den anderen Bauarten. Aber dadurch leuchten hier auch die Zargen/Seiten der Buchstaben mit, denn der gesamte vordere Reliefkörper ist aus opalen Acrylglas gefertigt.
Standardbautiefe:
120mm
Bauhöhe:
200-1000mm
Montage:
an Fassade, auf Blende, auf Unterkonstruktion/Kabelschiene 30x30mm oder 40x40mm
Trafo:
Ab einer gewissen Buchstabengröße intern verbaut, ansonsten extern

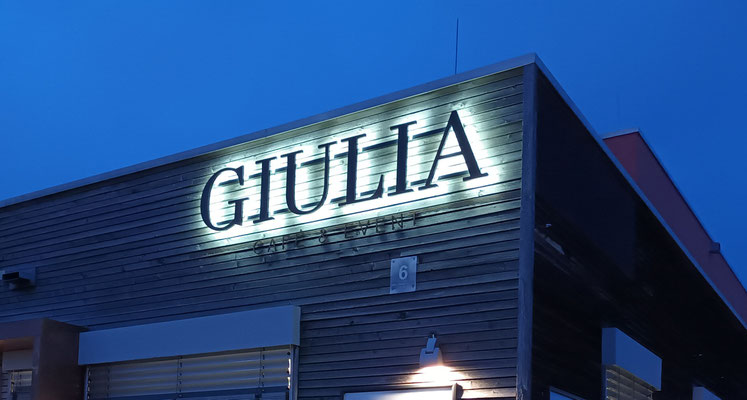

Profil 3 Buchstaben
Profil 3 sind die Standard rückleuchtenden Buchstaben aus einem Aluminium Gehäuse,
mit rückseitigem Acrylglas und umgedreht eingebauten LEDs für eine gleichmäßige Lichtwirkung nach hinten. Also eigentlich Profil 5 Buchstaben umgedreht.
Dieses Profil lohnt sich im Vergleich zu den filigranen Vollacryl Rückleuchtern nur bei größeren Buchstaben.
(über 30cm Buchstabenhöhe oder über 10cm Balkenbreite)
Standardbautiefe:
80mm
Bauhöhe:
300-1000mm
Montage:
an Fassade, auf Blende, auf Unterkonstruktion/Kabelschiene 30x30mm oder 40x40mm
Wandabstand:
20-50mm
Trafo:
Ab einer gewissen Buchstabengröße intern verbaut, ansonsten extern

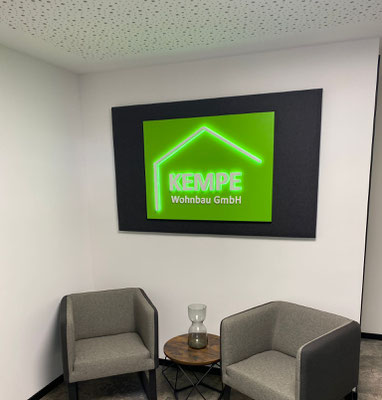

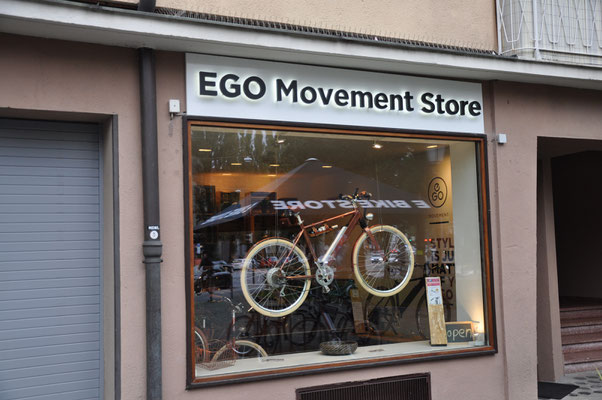

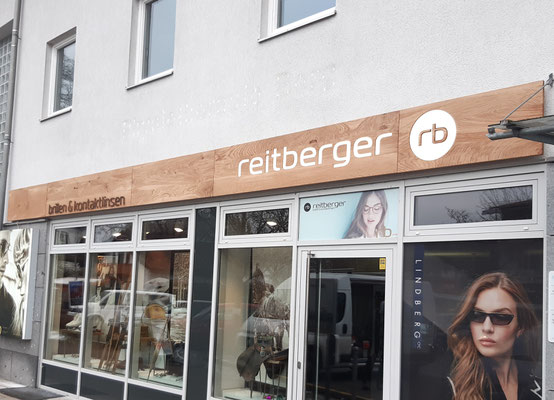

Durchgesteckte Buchstaben hinterleuchtet
Durchgesteckte Acryl-Kerne als Schriften oder Logos sind keine autarken einzelnen Leuchtbuchstaben. Dennoch ist diese Variante die günstigste für leuchtende Buchstaben - und gerade für viele und kleine Buchstaben - sehr relevant. Hierfür wird vorausgesetzt, dass man eine Aluminium Blende als Kasten nimmt in der die Schriften und Logos ausdekupiert werden (gelasert). Dann werden Acryl-Kerne durchgesteckt, die in der Regel 10mm aus der Blende herauskommen. Es sind aber keine einzelnen Buchstaben, sondern alle sind zusammenhängend an einer Acrylplatte. Das Ganze wird dann in dem geschlossenen Kasten mit LEDs hinterleuchtet. Die Leuchtwirkung kann dann entweder nach vorne, zur Seite oder beides sein. Der große Vorteil ist zum einen, dass man günstig sehr viele und vor allem sehr feine Buchstaben zum Leuchten bringen kann. Der Nachteil ist, dass man keine einzelnen Buchstaben hat, sondern immer an einen Kasten gebunden ist.
Standardbautiefe Kasten:
80mm
Standardtiefe Kerne/Schriften/Logos:
10mm
Balkenbreite:
ab ca: 2-3mm
Montage:
überall
Trafo:
im Kasten eingebaut
Unterkonstruktionen

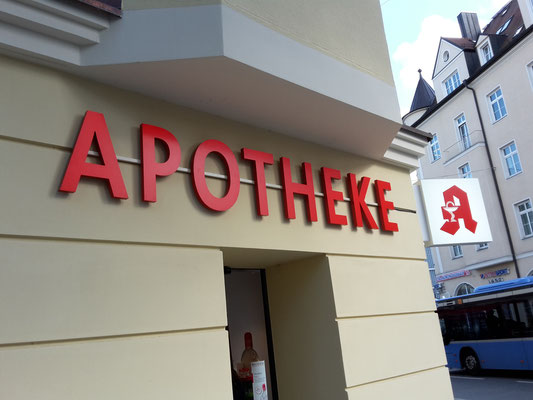

Standard Kabelschiene

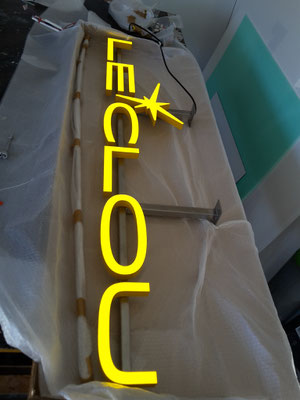

In der Regel werden die einzelnen Leuchtbuchstaben auf einer Aluminium-Kabelschiene vormontiert und verkabelt. Denn die meisten Fassaden oder Wände sind schon fertig bzw. ist es wirtschaftlich und technisch meist gar nicht möglich eine Wand zu öffnen, um dann einzelne Buchstaben unter Putz zu verkabeln. Die Unterkonstruktion in Form von Kabelschienen wird in der Regel in Fassadenfarbe lackiert, sodass diese optisch nicht so sehr wahrgenommen wird.
Trotzdem kann so eine Kabelschiene je nach Logo/Farbe und Fassade ein deutlicher Störfaktor sein und es kann die Wirkung entstehen, als sei ein Schriftzug "durchgestrichen" etc.

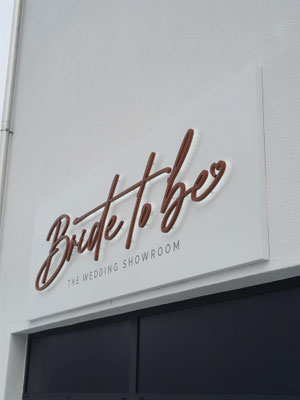

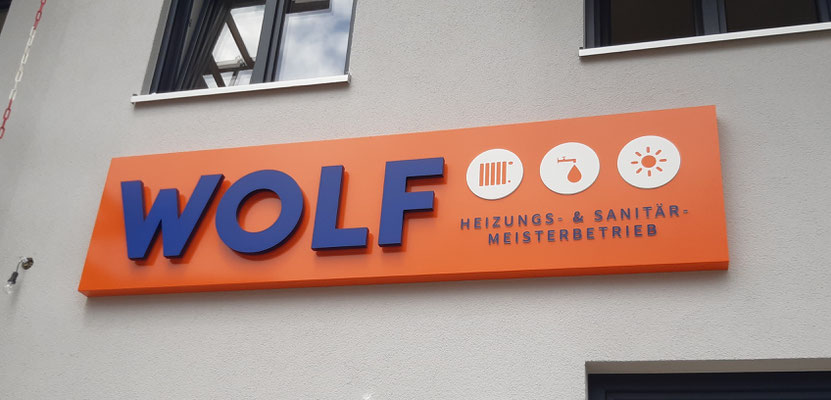

Alu Blende diesignwerker

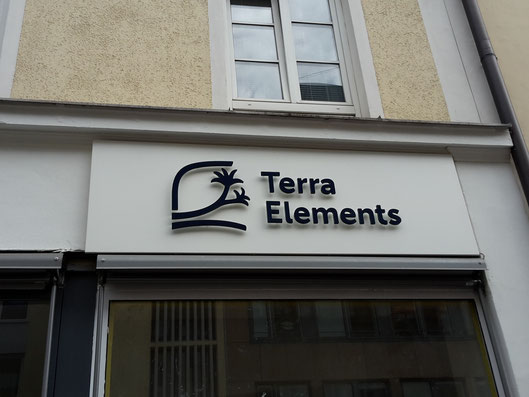

Deutlich schöner kann die Leuchtreklame allerdings werden, wenn gar keine Unterkonstruktion sichtbar ist, hier bieten wir unter anderem unsere bewährten 3D Aluminium Rückblenden an. Diese sind je nachdem 20-40mm tief und sind sehr universell im Innen- sowie im Außenbereich einzusetzen. Ein Vorteil ist auch, dass man eine optisch sehr saubere und glatte Rückfläche für die Buchstaben und Logos hat die darauf kommen. Gerade für rückleuchtende Buchstaben sind diese Blenden fast ein Muss, denn feine rückstrahlende Buchstaben unter Putz zu verkabeln ist fast ausgeschlossen. Und auf einer sauber matt lackierten Rücklblende sind die Buchstaben perfekt montiert und können eine makellose Leuchtwirkung nach hinten erzeugen (Leucht-Korona). Grundsätzlich sind diese Blenden-Lösungen ein wenig teurer als eine Standard Kabelschiene, aber die Montage wird meistens deutlich günstiger nachdem die ganze Werbeanlge sozusagen Plug & Play eingehängt werden kann. Ein großer Vorteil kann auch sein, dass man hinter einer 35mm starken Alu-Blende schon die Trafo-Geräte verstecken bzw. einbauen kann. Denn ansonsten müsste irgendwo anders ein geeigneter Platz für die Trafos gefunden und die Leitungen dahin verlegt werden.
Unter Putz Verkabelung
Falls eine Fassade zufällig renoviert oder neu erstellt wird, bietet es sich an, die Kabelschiene für die geplanten Leuchtbuchstaben gleich in die Fassade einzuarbeiten. Nehmen Sie uns hierfür frühzeitig in die Planung dazu.

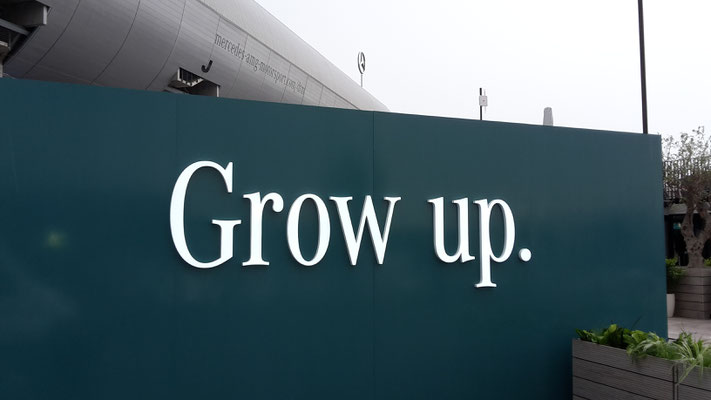

In Einzelfällen wie hier auf dem Foto kann man auch durch die Fassade durch bohren - die Kabel durchstecken, und von hinten verkabeln. Aber das ist leider sehr selten möglich.
