Bautafel Systeme

Bautafeln oder Bauschilder zählen zu unserer absoluten Kernkompetenz.

Als einer der größten und seit mehr als 30 Jahren zuverlässigsten Anbieter im Großraum München liefern wir auch noch in einer unschlagbaren Geschwindigkeit.

In nur 1-2 Tagen ab Druckdatenübergabe kann Ihre Bautafel stehen. Sehen Sie sich jetzt unser Portfolio an.

Wir produzieren Umweltbewusst.

- Eigener Sonnenstrom durch 30kw Photovoltaik Anlage auf unserem Produktionsdach.

- Nachhaltige Latex-Tinten.

- Alu-Dibond Platten werden von uns mehrmals überklebt und eingesetzt.

Mobile Bautafeln als Leihkonstruktion

Holz Bautafeln eingegraben

Bauschild Großformate mobil

Bautafel als Banner im Traversenrahmen

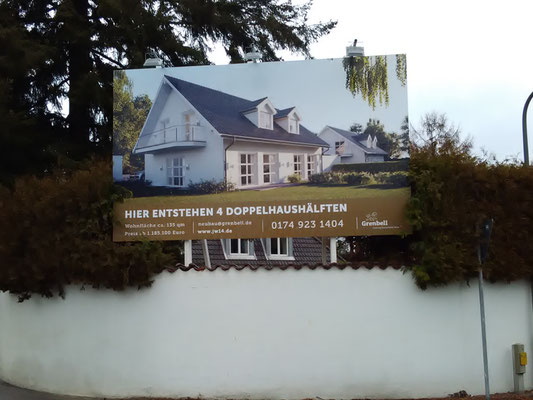

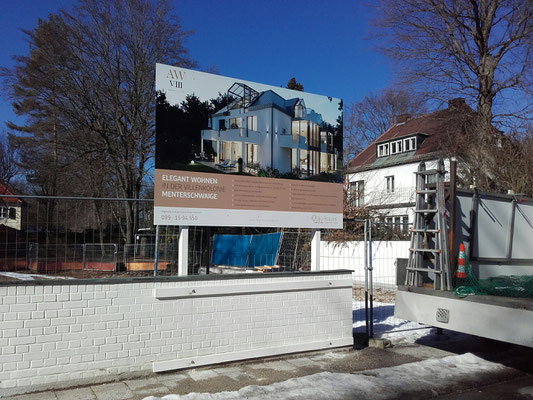

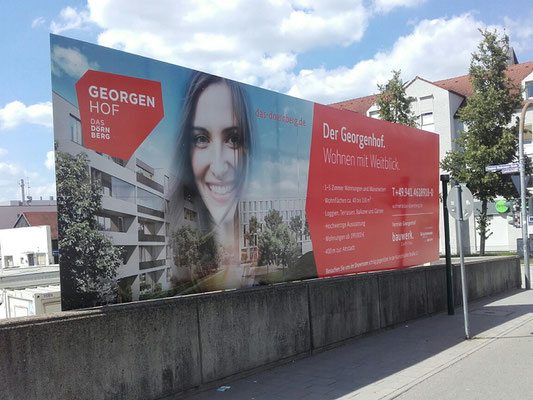

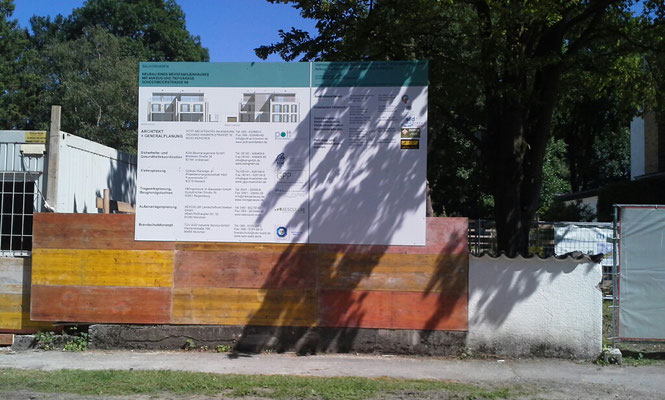

Bautafel Mauerkonstruktionen

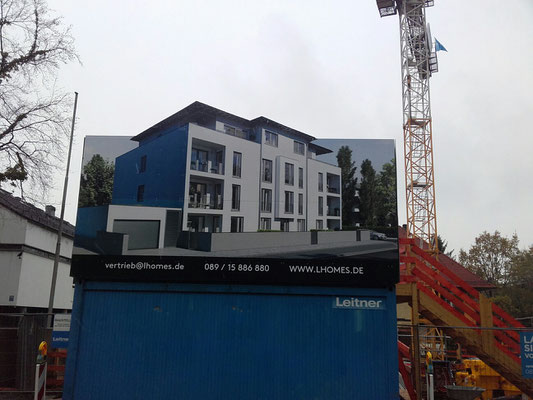

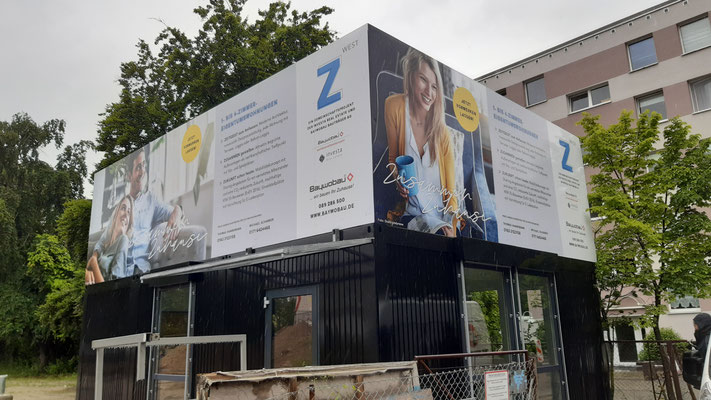

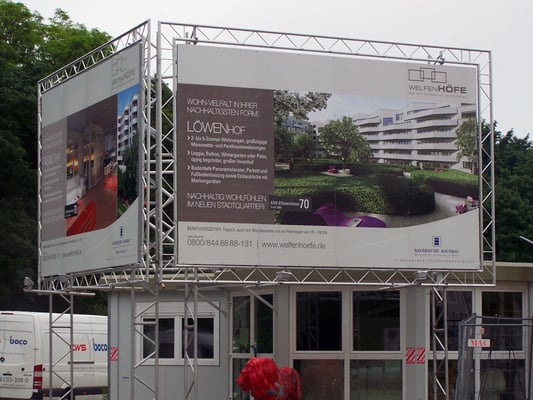

Bauschilder auf Containern

Spezialkonstruktionen

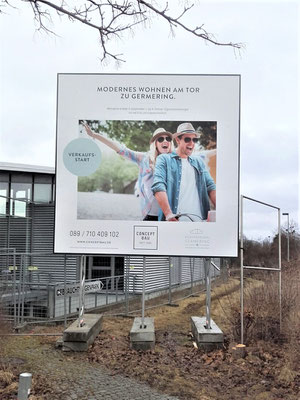

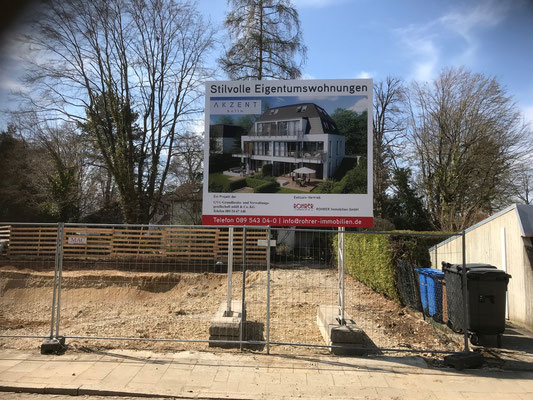

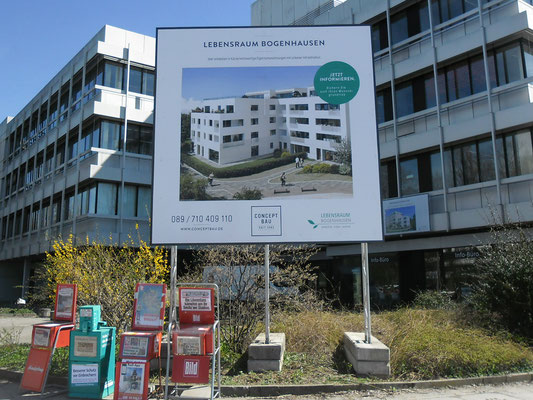

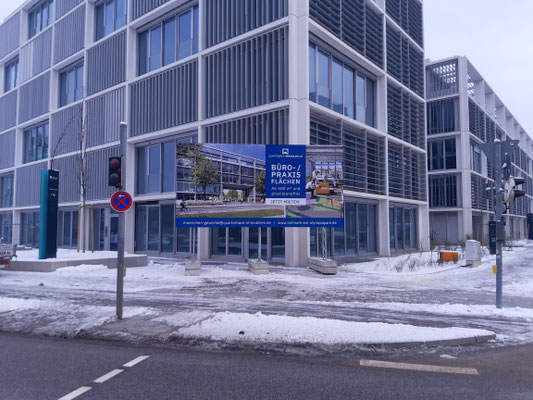

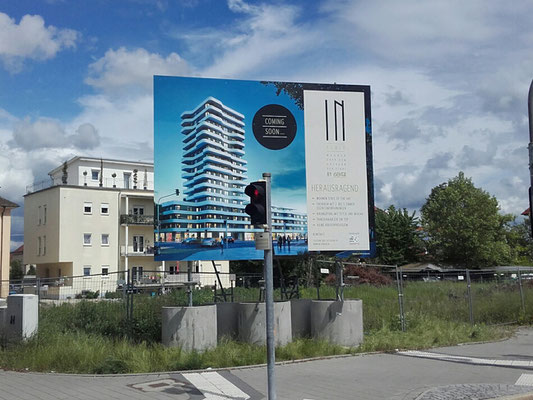

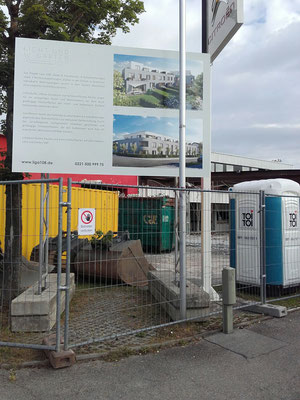

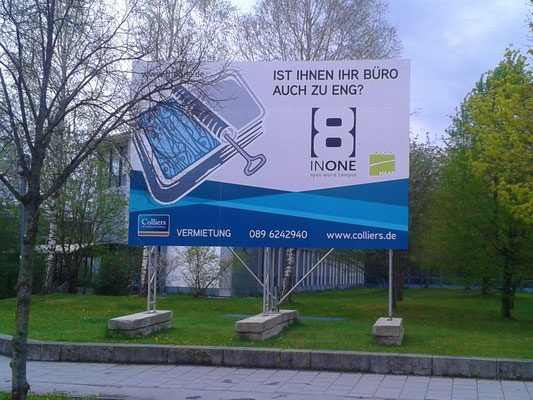

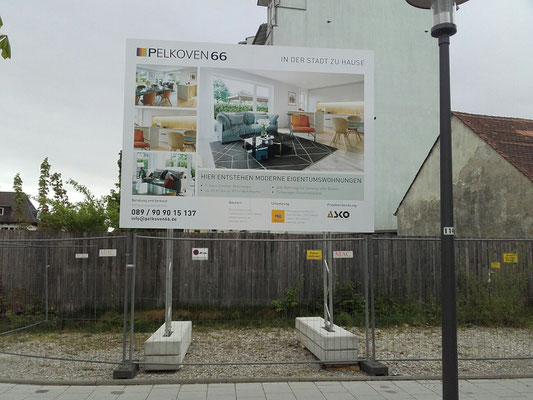

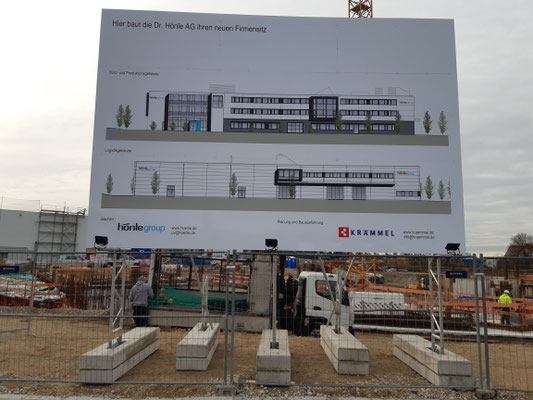

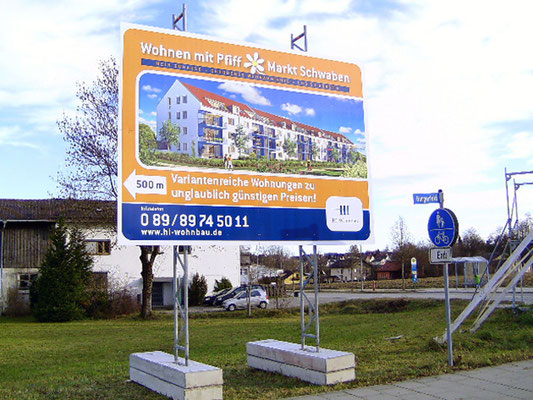

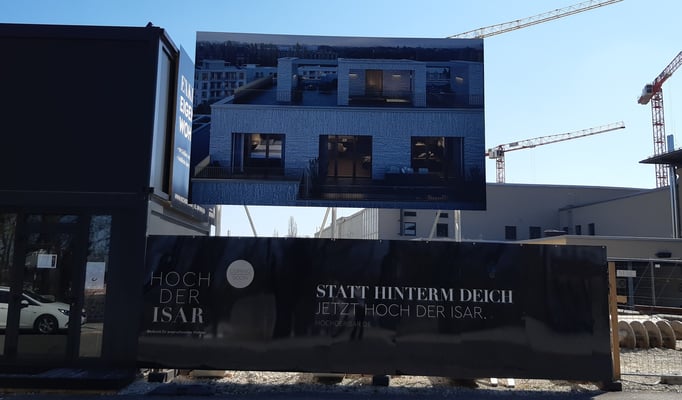

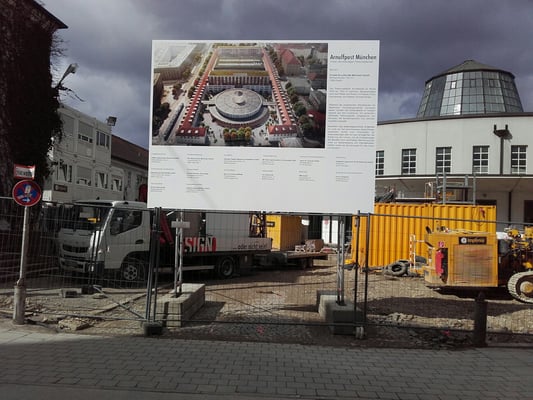

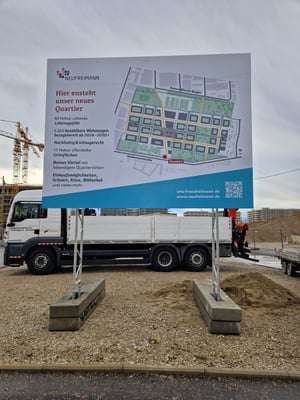

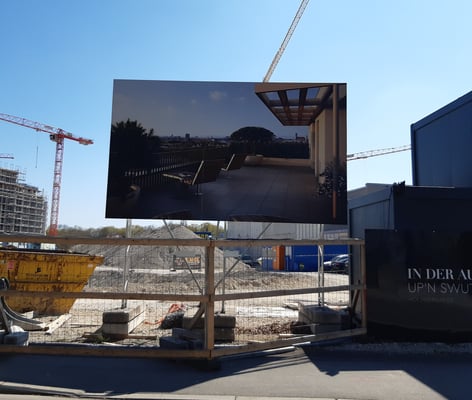

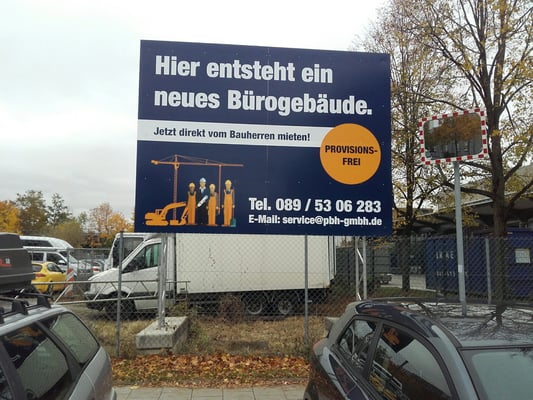

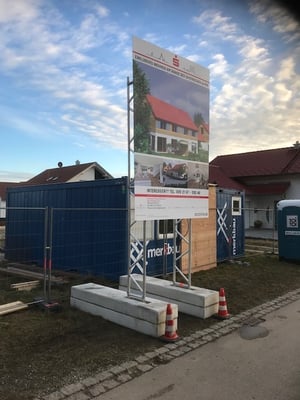

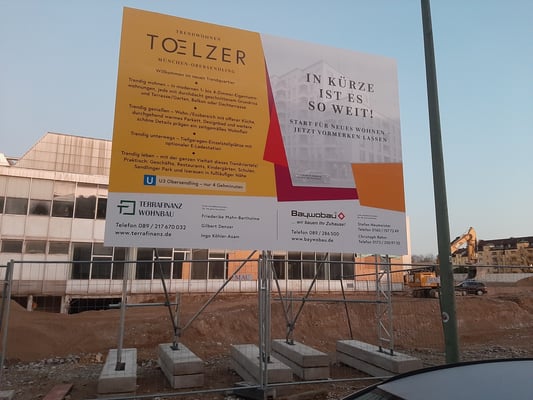

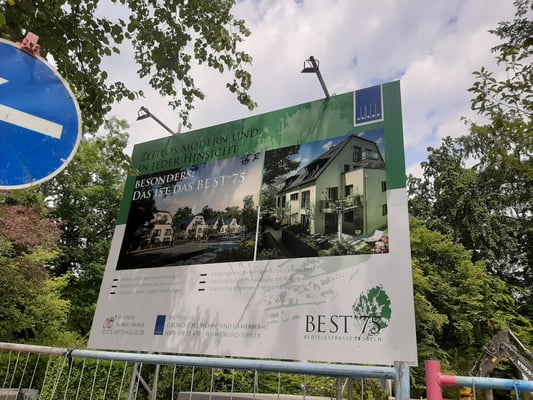

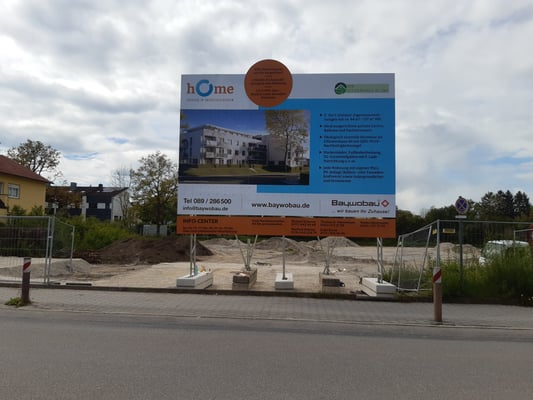

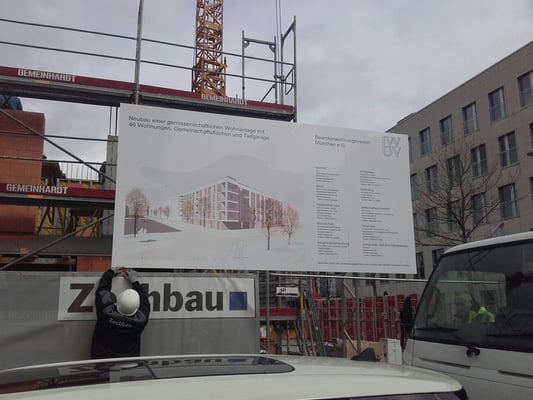

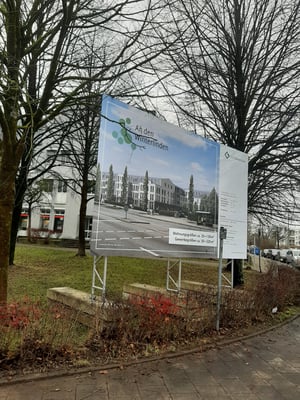

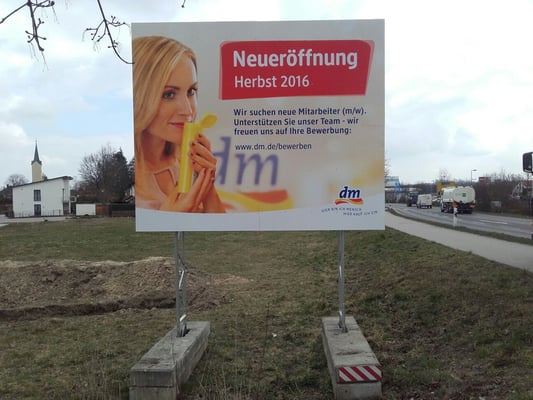

Mobile Bautafel

Konstruktion: Aluminium-Gitterträger

Fundamente: mobile Systembetonfundamente

Motiv-Fläche: frei wählbar bis max.4m Höhe  bei Unterkante 1,8m

gängige Größen: 3x2m, 3x3m, 4x3m, 5x3m, 4x4m, 5x4m, 6x3m, 6x4m



Bautafeln mit mobilen Fundamenten können so gut wie überall aufgestellt werden und auch einfach wieder versetzt werden - das ist der größte Vorteil von diesem System. Das gewünschte Motiv/Layout für die Bautafel wird auf 3mm starke Alu-Verbundplatten gedruckt. Der Druck ist wetterfest und wird mittels einer Trägerfolie auf die Alu-Platten geklebt. Mit dieser bewährten Technik können wir jederzeit auch mal ein Bauschild neu folieren oder teilweise neu überkleben. Montiert werden die Motiv-Platten auf eine Holzunterlattung, welche von vorne nicht sichtbar ist. Der Rest der Konstruktion unserer mobilen Leihsysteme ist aus Aluminium Gitterträgern oder bei größeren Formaten auch aus Stahlgitterträgern. Die Fertigfundamente werden mit unserem mobilen Kranfahrzeug auf den gewünschten Standort gehoben. Im Gegensatz zu eingegrabenen Bauschildern spielt der Untergrund hier keine Rolle bzw. können mobile Fundamente auch auf geschlossenen Böden gestellt werden wie z.B. Asphalt, Pflaster oder Betonböden.



Die langen Systemfundament-Steine wurden eigens von uns entwickelt um statisch effektive und optisch ansprechende Bautafel Konstruktionen zu errichten.



Unsere Bautafel Systeme können gemietet oder gekauft werden. Bei einer Laufzeit von 0-24 Monaten bieten wir einen gleichbleibenden günstigen Pauschal-Preis an.

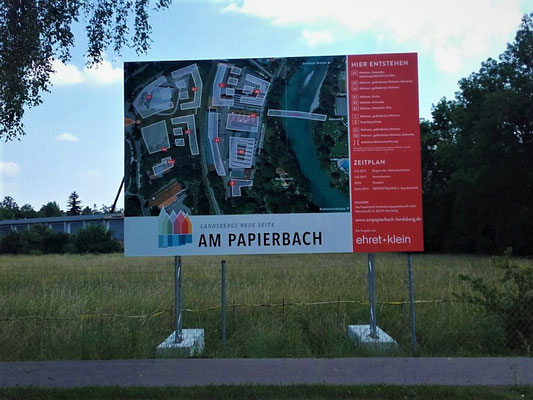

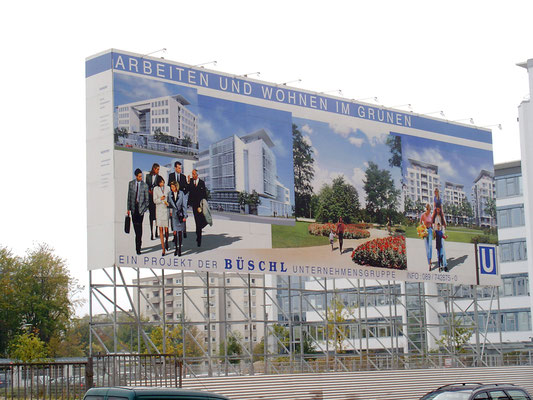

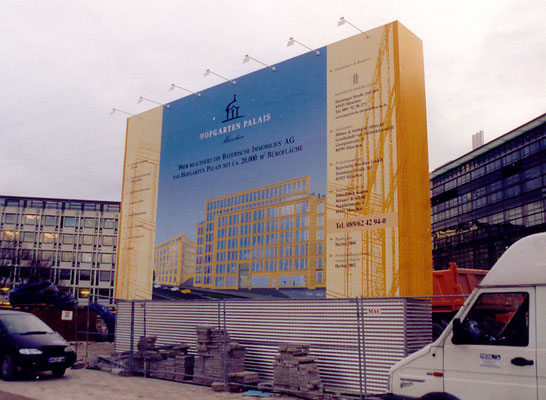

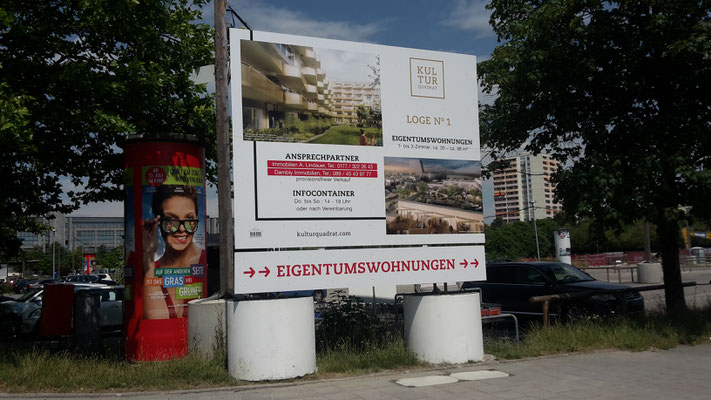

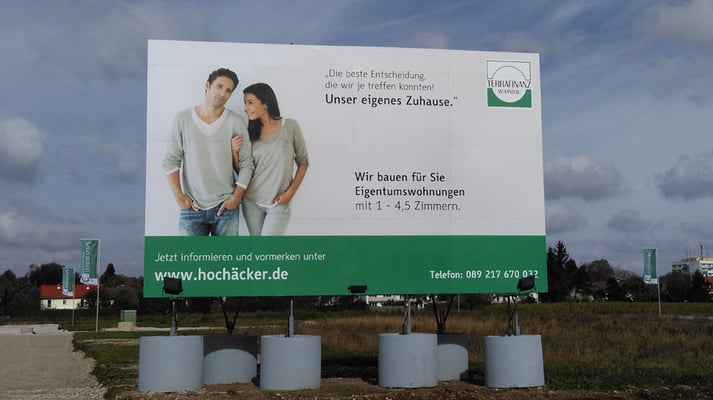

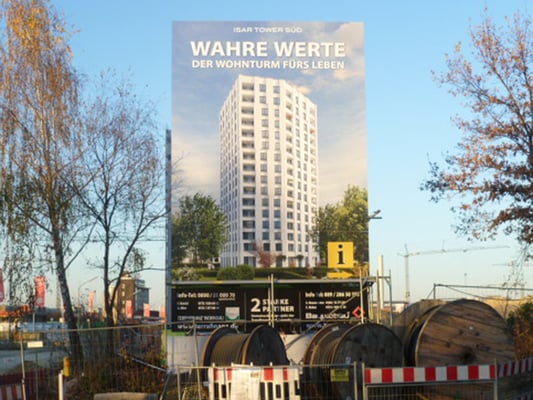

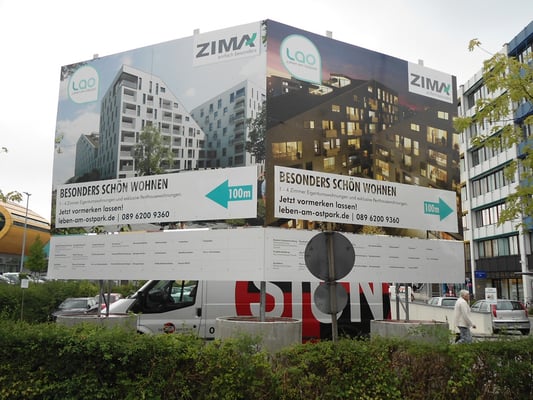

Bauschild Großformate

Motiv-Fläche: bis 12x6m oder größer

Konstruktion: Aluminium- oder Stahl-gitterträger

Fundamente: mobile Schachtring-Betonfundamente

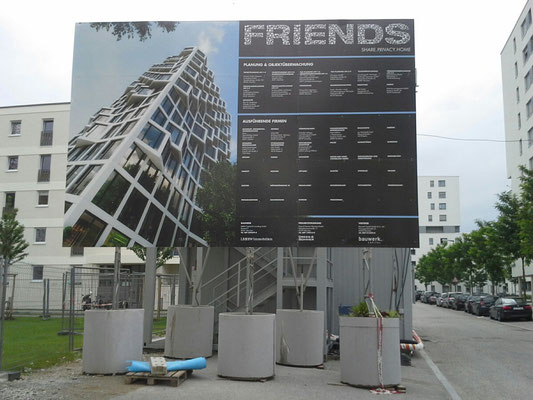

Bei größeren Formaten verwenden wir runde ausgegossene Schachtring-Fundamente mit einem Einzelgewicht von bis zu 3 Tonnen. Die Unterkante der Bautafelblende beginnt

standardmäßig bei 180-200cm über dem Boden. Umso höher die gesamte Bautafel ist, desto maßiver muss Konstruktion und Fundamente ausgeführt werden, hierbei steigen die Windlasten exponential. Bei der Wahl des richtigen Bauschild-Formates sollte man deshalb darauf achten eher Querformate zu nehmen und nicht unnötig zu hoch zu werden. Dann kann die Konstruktion deutlich kleiner dimensioniert werden und Kosten werden gespart.

Ein Vorteil der Schachtringfundamente ist außerdem die geringe Grundfläche der Fundamente. Bei Platzmangel am Aufstellort benutzen wir diese Fundamente auch für kleinere Bautafel-Formate.

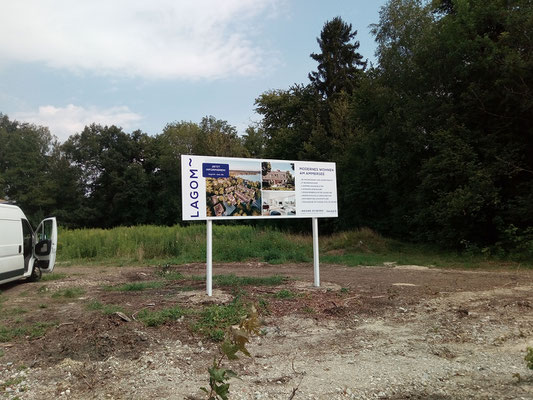

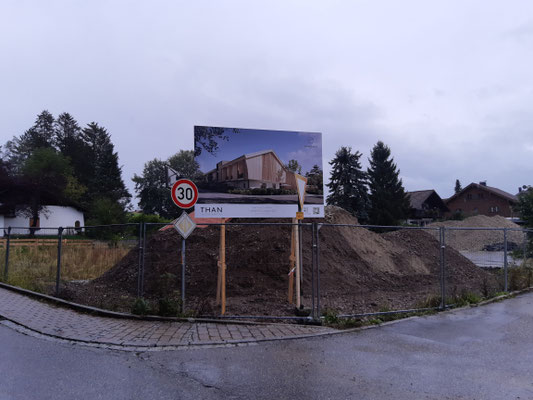

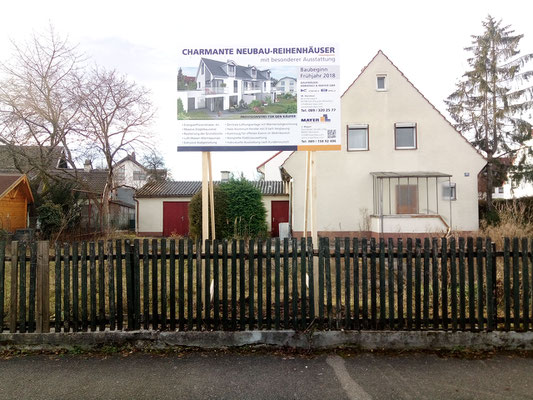

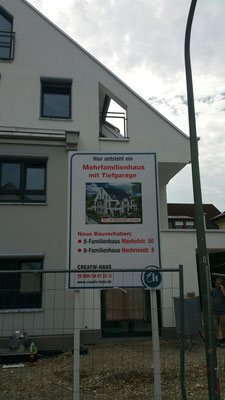

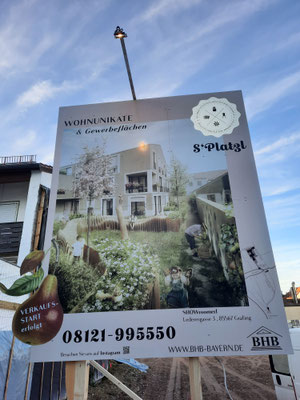

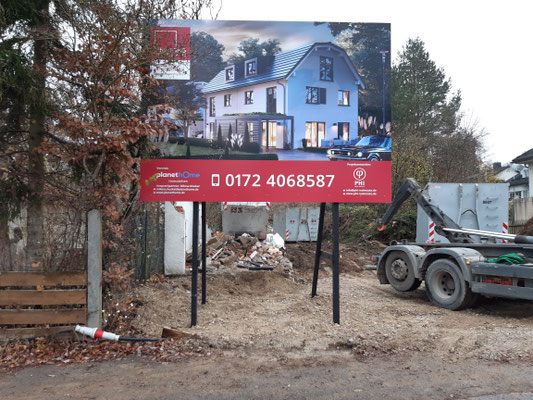

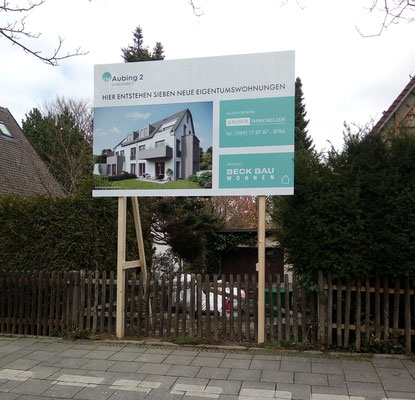

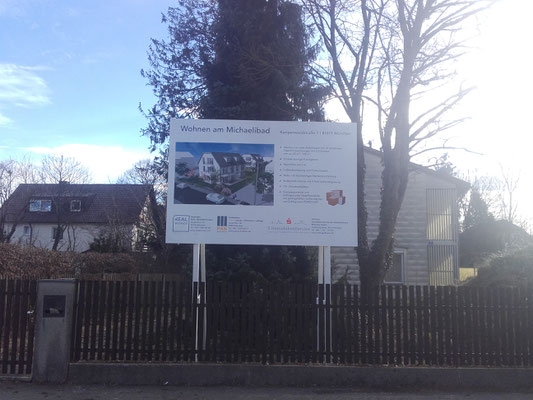

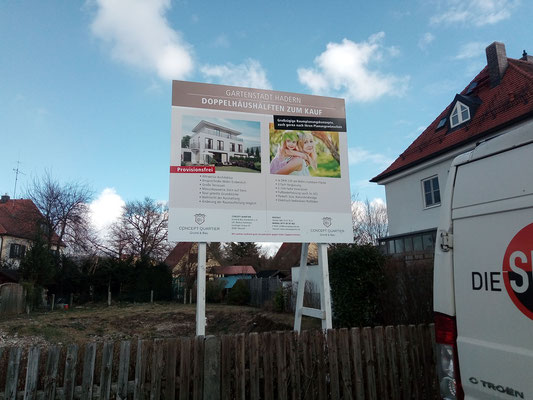

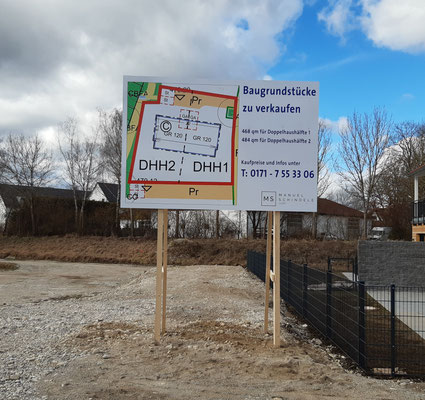

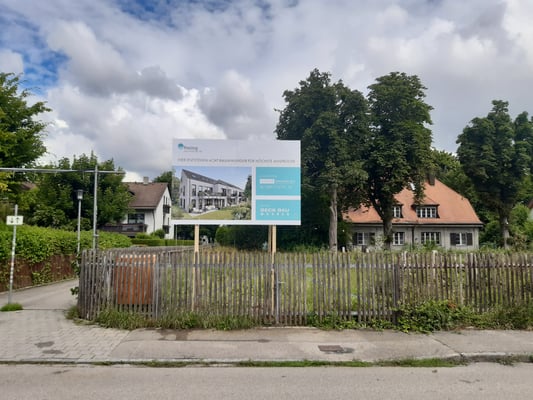

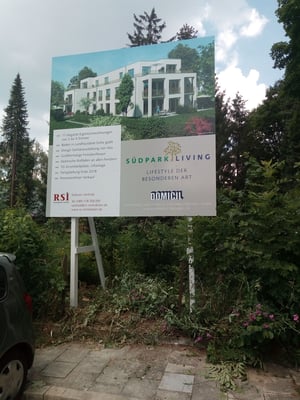

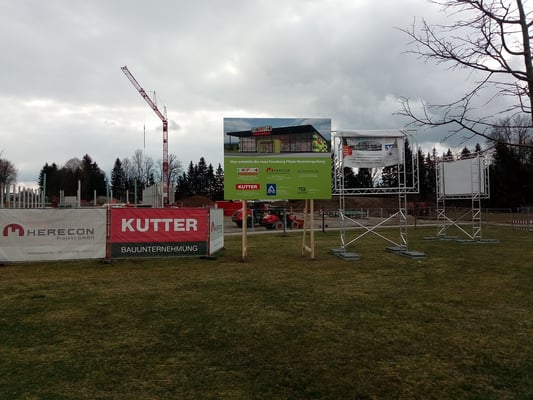

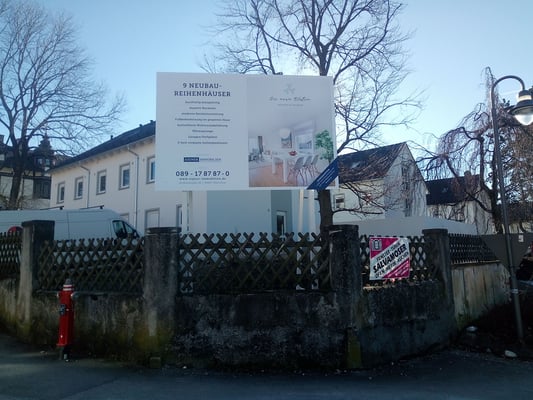

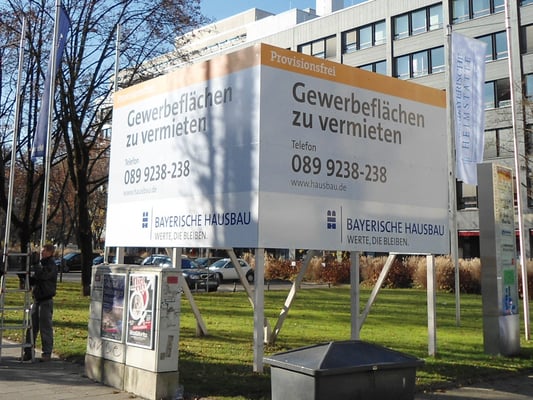

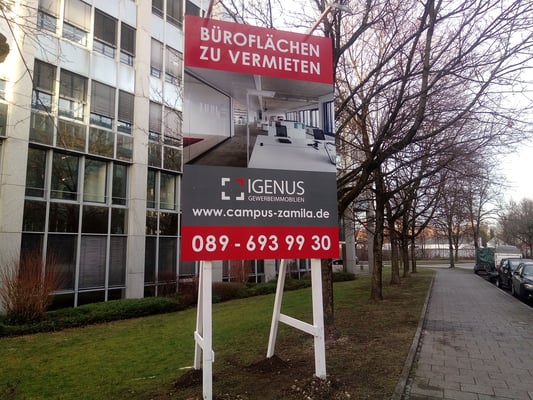

Holz Bautafel eingegraben

Konstruktion: Nadelholz S10 gehobelt, optional weiss lackiert

Fundamente: Punktuell einbetoniert (Kies, Erdreich)

Motiv-Fläche: frei wählbar bis max. 8x4m

gängige Größen: 2x1,5m, 3x2m, 3x3m, 4x3m, 5x3m, 4x4m, 5x4m, 6x3m, 6x4m, 8x4m

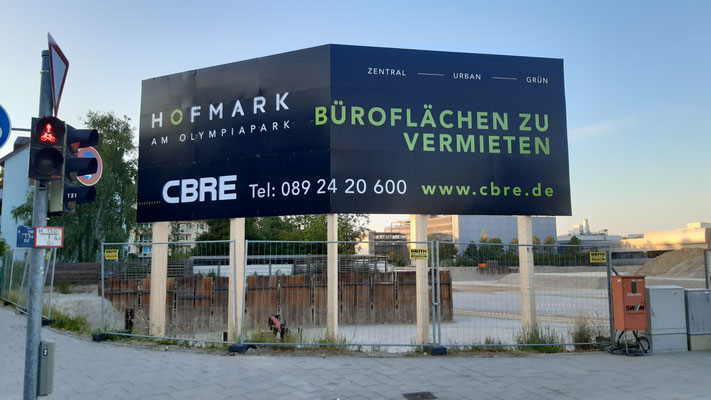

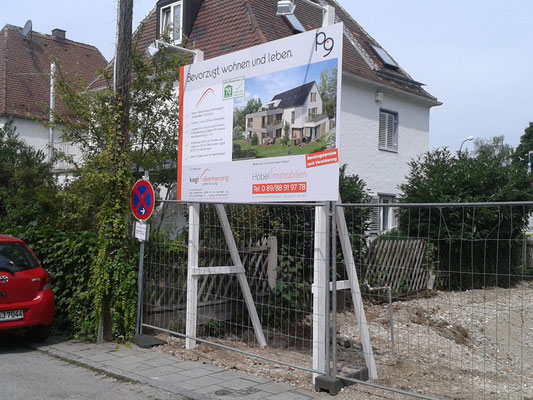

Mit der Bezeichnung Holz Bautafel oder Holz Bauschild sind Systeme mit eingegrabenen Fundamenten gemeint. Die Konstruktion besteht meistens aus Holz (Nadelholz S10, gehobelt), welches im Boden einbetoniert wird. Solch ein Bauschild mit nicht sichtbaren Fundamenten ist optisch auf jeden Fall ansprechend. Optional kann das Holz auch noch weiss gestrichen werden oder aus optischen Gründen Stahl-Gitterträger verbaut werden. Die bedruckten Bautafelblenden sind auch hier aus 3mm starken Alu-Verbundplatten, welche auf eine Holzunterlattung angebracht werden. Durch die Montage mit Ort-Beton spart man sich die teure Anlieferung von mobilen Beton-Fundamenten mit LKW und Kranfahrzeug. Somit sind Holzbautafeln preislich immer günstiger als die mobilen Systeme. Desweiteren werden die Holzkonstruktionen nach Einsatzende in der Regel vom Bauunternehmen vor Ort entfernt oder durch unsere Mitarbeiter umgesägt. Es fällt auch hier kein teurer Abtransport durch LKW und Kranfahrzeug an.

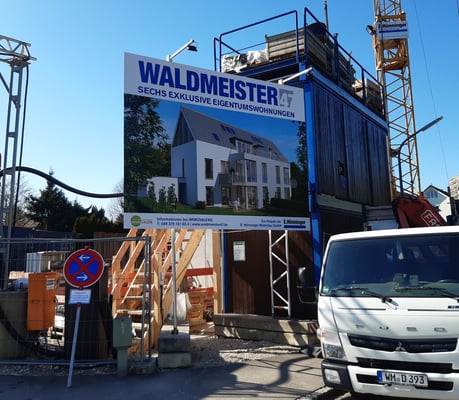

Das meist genutzte Format für Bautafeln ist 4x3m

kleinere gängige Bauschilder haben z.B. 3x2m

größere z.B.: 5x3m, 5x4m, 6x4m, 7x4m, 8x5m usw.

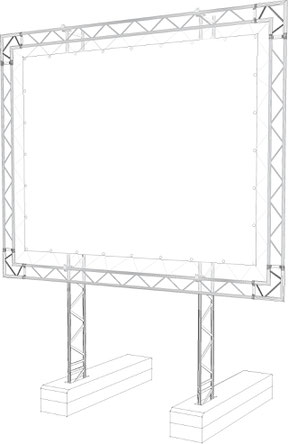

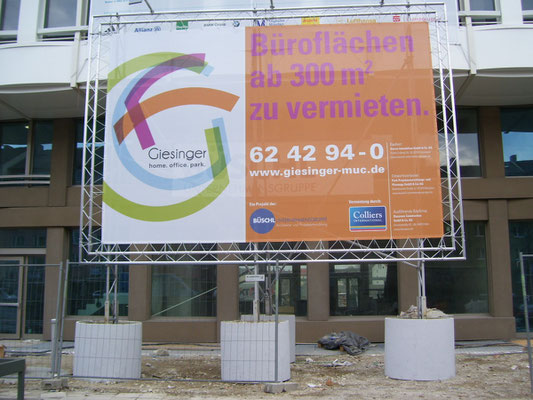

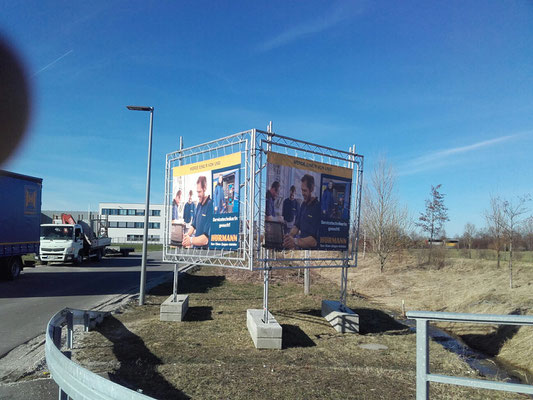

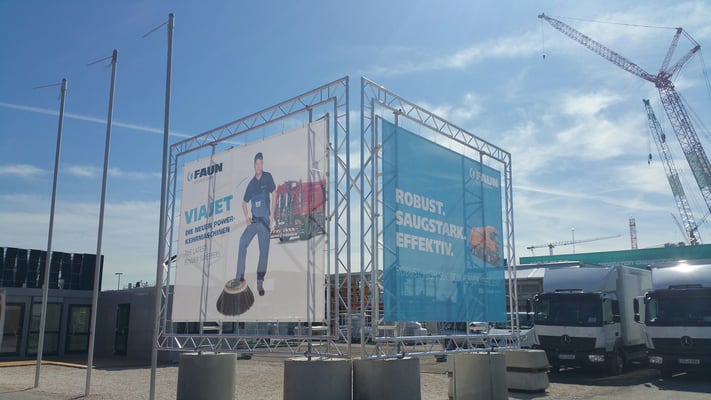

Bautafel Traversensystem mobil

Motiv-Fläche: 3x2m bis 6x4m

Konstruktion: Aluminium-Gitterträger, Alu-Traversenrahmen

Fundamente: mobile Systembetonfundamente



Wahlweise können Bautafeln auch als Banner in einem Aluminum Traversen-Rahmen ausgeführt werden, was optisch sehr schön ist und ein deutlicher Kontrast zu den gewöhnlichen Bauschildern ist. Für solch ein eingespanntes Banner bieten wir zwei verschiedene Materialien an. Netzvinylplane (auch Mesh genannt) ist ein Bannergewebe mit feinen Löcher und ca. 40% Winddurchlässigkeit, welches auch vorzugsweise für unsere mobilen Bauschilder verwendet wird. Dieser Vorteil kann aber bei Gegenlicht zu einem Nachteil werden, denn dann ist das Motiv nicht mehr so gut erkennbar/lesbar. Um die Lesbarkeit zu erhöhen kann ein PVC-Banner oder auch LKW-Plane genannt, eingesetzt werden.  Mit diesem Material wird der Druck brillanter und besser lesbar. Einziger Nachteil ist, dass diese Plane eine große Angriffsfläche für den Wind bietet und wie ein Segel hohe Windlasten aufnehmen muss. Die Konstruktion muss dementsprechend massiv ausgeführt sein.


Nachhaltigkeit

Alle von uns verwendeten Konstruktionsbestandteile bestehen aus recyclebaren Materialien.

Als Motivplatten nehmen wir in der Regel Alu-Verbundplatten her, die bei Erstaufstellung neu sind.

Da wir unsere Bautafeln mit bedruckter Folie kaschieren/bekleben und nicht im Plattendirektdruck produzieren, können wir jederzeit wieder Teile von einem Motiv oder die ganzen Platten neu bekleben.

Nach dem Einsatzende und Abbau einer Bautafel finden gut erhaltene Alu-Verbundplatten den Weg in unserem gebraucht-Plattenlager.

Wenn das komplette Motiv eines bereits aufgestellten Bauschildes geändert werden soll, werden dann gebrauchte Platten aus diesem Lager wieder aufbereitet und mit dem neuen Motiv komplett überklebt. Dieses Umlaufsystem erlaubt uns die Alu-Verbundplatten mehrfach neu zu verwenden, dabei bleibt die optische und technische Qualität unverändert wie beim ersten Einsatz.

Platten, die nach langer Nutzung zu starke Gebrauchsspuren aufweisen, werden an unsere Entsorger weitergegeben. Diese trennen die Aluminium Deckschichten vom PE Kern. Der PE Kern wird granuliert und findet Verwendung in PE Regeneraten.

Das Aluminium wird gesammelt, eingeschmolzen und findet ohne Qualitätsverlust als Neuware erneute Verwendung.

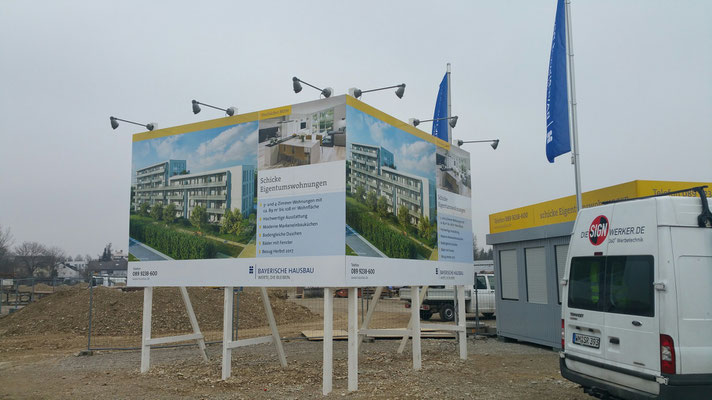

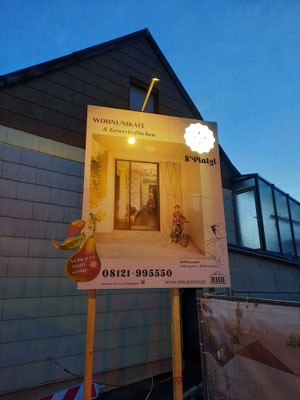

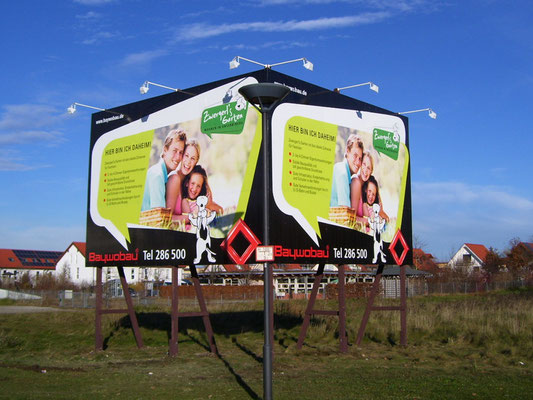

Beleuchtung für Bauschilder

Optional kann jede Bautafel beleuchtet bzw. angestrahlt werden. Dafür verwenden wir mittlerweile ausschliesslich energiesparende LED-Technik in Form von Strahlern mit je 50 W Leistung und kaltweissem Licht (ca. 5500 Lumen). Die Scheinwerfer werden mit einem Strahlerarm zusammen an der Bautafel befestigt (entweder unter oder über der Motiv-Blende)

Die Strahler sind komplett vorverkabelt und mit einer Zeitschaltuhr und wetterfestem Gehäuse hinter dem Bauschild zusammengeführt. Auf Wunsch können wir die Beleuchtung auch an einem Baustromkasten anschliessen und dort eine Zeitschaltuhr anbringen.

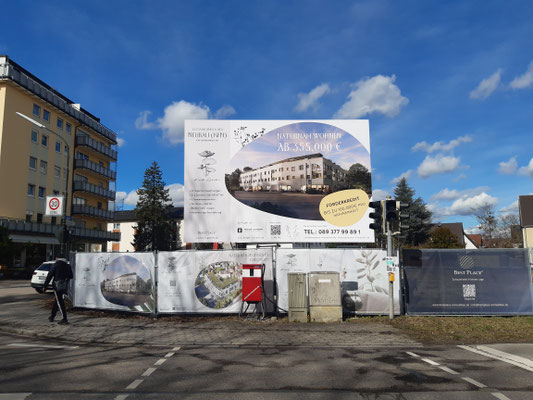

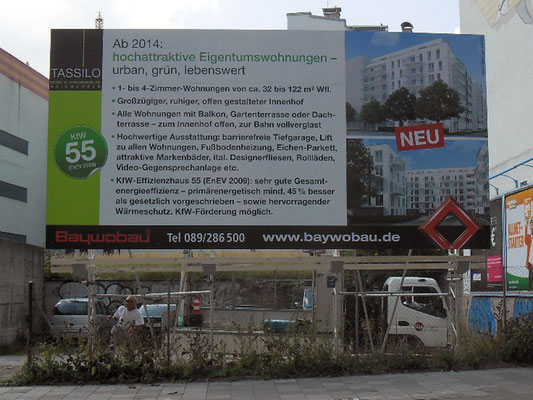

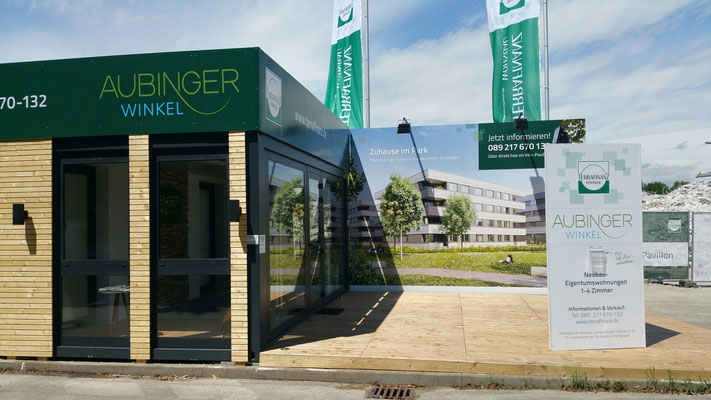

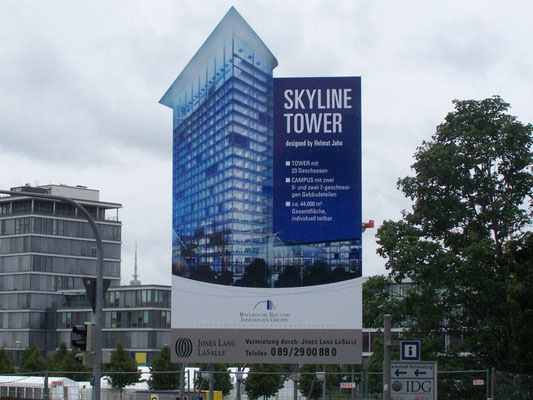

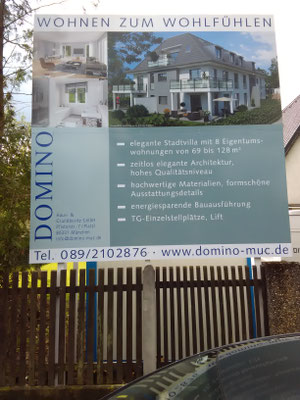

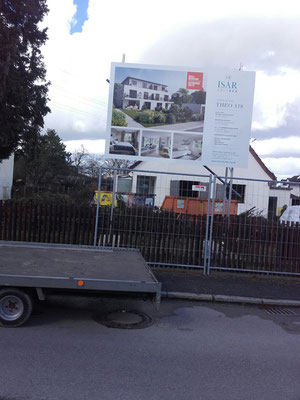

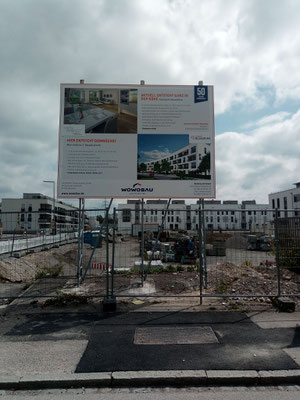

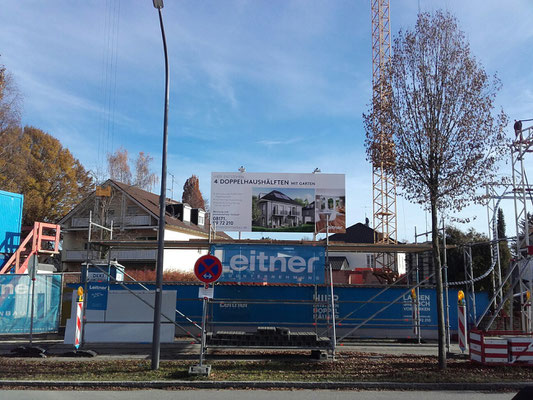

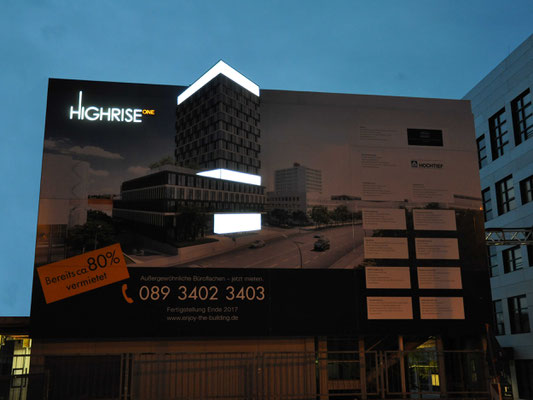

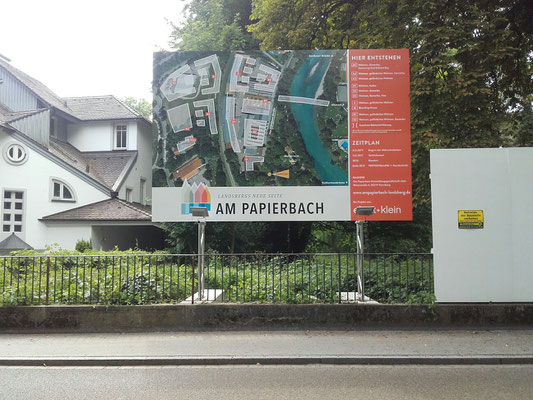

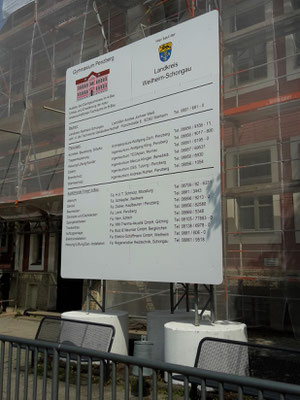

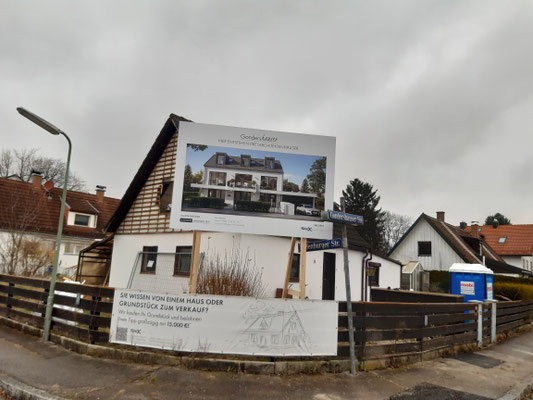

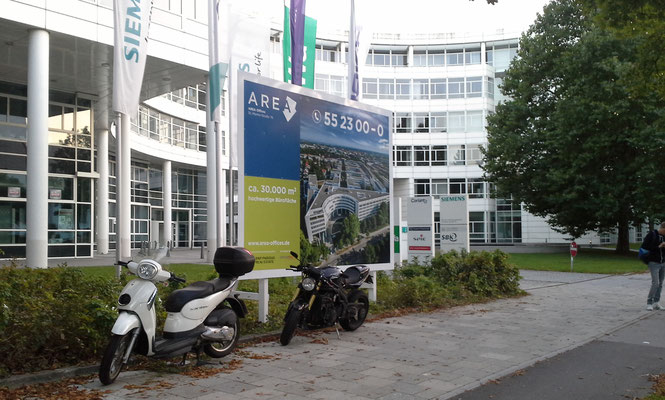

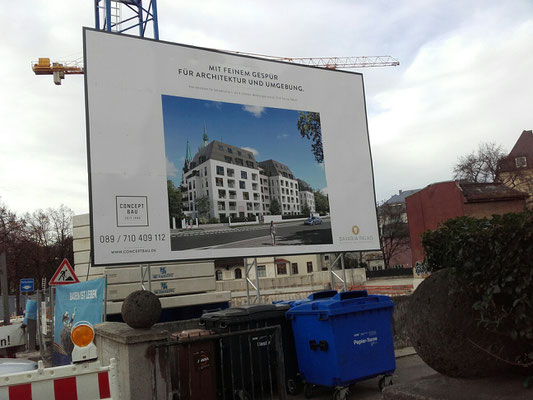

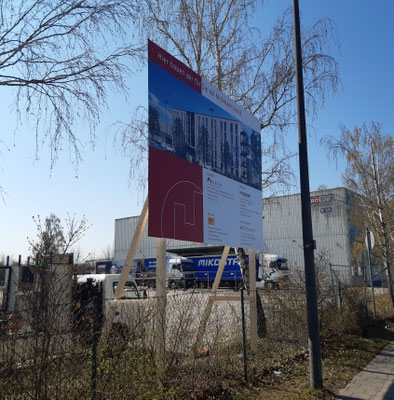

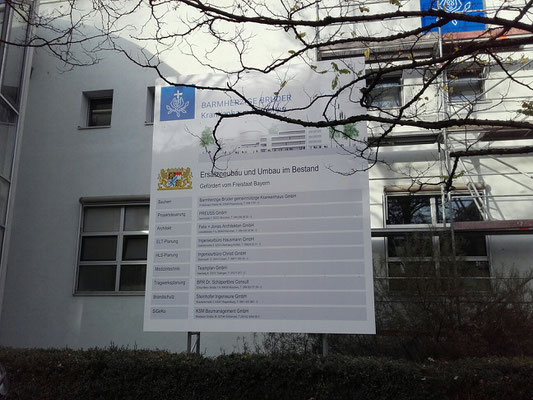

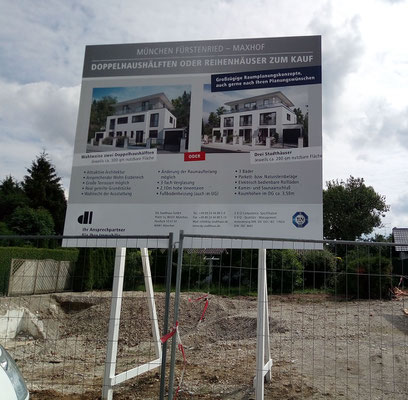

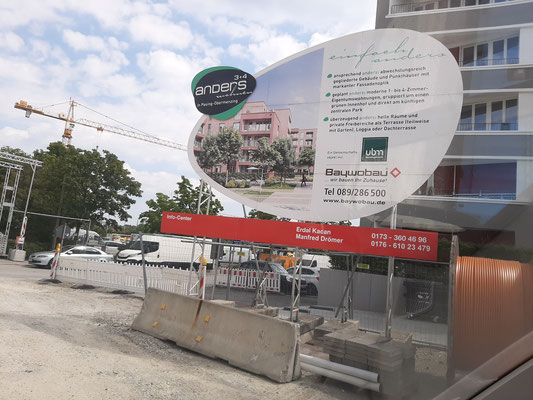

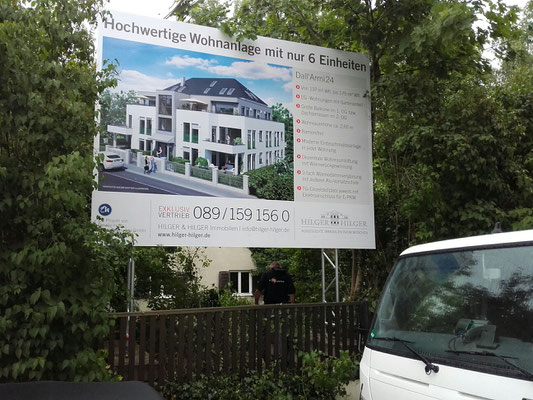

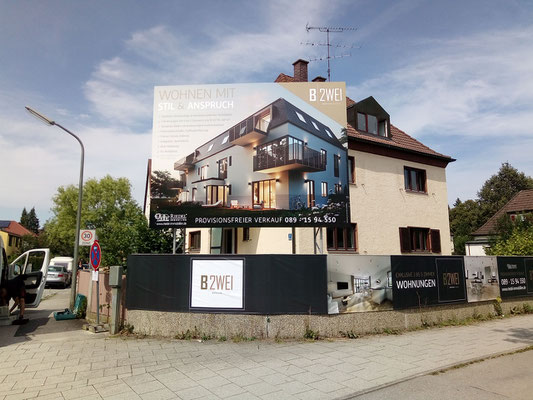

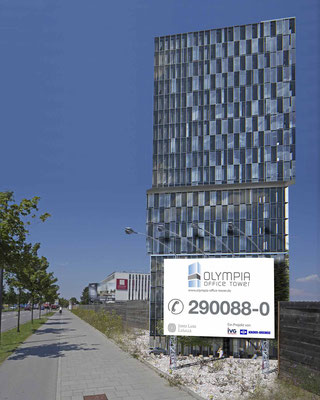

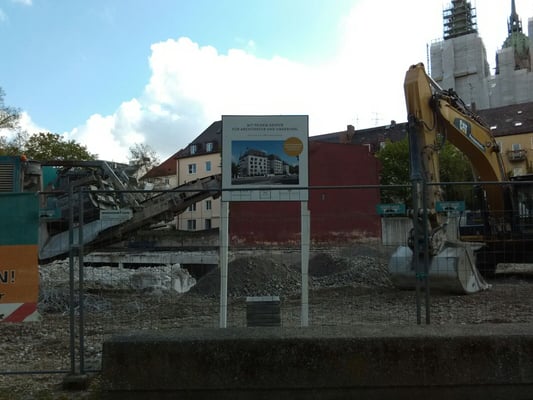

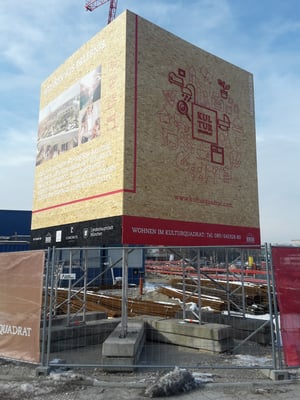

Fotos von aktuell aufgestellten Bauschildern
